【产品名称：气动V型球阀】
【产品型号：VQ647F】
VQ647F气动V型球阀气动执行器采用AT/GT系列气动执行器，有双作用和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更安全可靠；大口径阀门采用AW系列气动执行器，拨叉式结构传动，结构合理，输出扭矩大。
【产品介绍】：
VQ647F气动V型球阀按密封性能分为软密封和硬密封；按调节方式分为调节型和切断型，切断型按作用形式分单作用和双作用式，调节型为双作用式。单作用式的是一旦动力源发生故障，球阀将按控制系统的要求自动处于关闭或开启位置。
【工作原理】：
VQ647F气动V型球阀具有形状的固定式V型切口球体和可调金属阀座结构，当阀关闭时，V型切口与阀座形成楔形剪切作用，可防止球体和阀座之间污物产生的卡死现象，具有自清结功能，适用于含纤维料浆，污水和粘性颗粒的介质，配以阀门定位器可实现连续调节。
【产品特点】：
1、最大流动容积，通能力特别大，流通阻力小。
2、具有出色的调节特性，可以在广幅的变化范围内提供控制。
3、可靠（安全）性，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。
4、采用可动金属阀座，具有自助补偿功能，并具有密封性能及超长的使用寿命。
5、由V型阀体与气动执行机构及其它附件组成。是一种直角回转结构的控制阀。
6、采用双轴承结构，机械稳定性高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
7、V型缺口与阀座产生一个强大的剪切能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。
【可选择附件】：
☆切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
☆调节型附件：电气定位器、气动定位器、电气转换器。
☆气源处理附件：空气过滤减压阀、气源处理三联件。
☆手动机构：HVSD手操机构
【主要零件材质表/执行标准】: 材料\材料代号 | C | P | R | 主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | 球板 | 2Cr13 | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | 密封圈 | 硬质合金 | 填料 | 聚四氟乙烯、柔石墨 | 适用工况 | 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | 适用温度 | -28℃～500℃ | 执行器 | 型号 | GT或AW系列 | 气源压力 | 0.3-0.7MPa | 执行标准 | 设计制造 | 结构长度 | 法兰尺寸 | 压力温度 | 试验检验 | GBT/12237 | GB12221 | GB9113 | GB9131 | GB13927 |
 【产品性能规范】:
压力 | 试验压力(MPa) | 适用介质 | 适用温度 | 壳体试验 | 密封试验 | 1.6 | 2.4 | 1.76 | 水、油、气及高粘度，含纤维、固体颗粒等介质 | -28℃～≤550℃ | 2.5 | 3.75 | 2.75 | 4.0 | 6.0 | 4.4 | 应用规范 | 连接法兰 | JB79-59 GB9113 HG20592-97 ANSI B16.5 | 检验试验 | JB/T9092-99 API 598 |

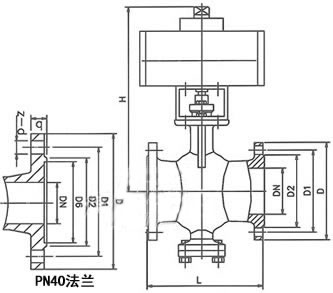

【主要外形尺寸】:
公称通径 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | L | 102 | 102 | 114 | 124 | 143 | 165 | 194 | 213 | 229 | 243 | 297 | 338 | L1 | 62 | 62 | 62 | 75 | 80 | 100 | 115 | 130 | 160 | 200 | 240 | 334 | H | 60 | 60 | 65 | 95 | 105 | 120 | 140 | 155 | 165 | 205 | 240 | 270 | H1 | 277 | 285 | 305 | 364 | 379 | 389 | 402 | 426 | 453 | 473 | 540 | 590 | A | 140 | 140 | 140 | 164 | 164 | 190 | 210 | 247 | 276 | 348 | 378 | 524 | ☆PN1.6MPa☆法兰尺寸☆ | D | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | D1 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | D2 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | n-φd | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | ☆PN2.5MPa☆法兰尺寸☆ | D | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 | D1 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 | D2 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 274 | 330 | 389 | n-φd | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 | 12-30 | 16-30 |
|
