【产品名称：气动固定式球阀】 【产品型号：Q647F-16C】 【产品介绍】：
Q647F气动固定式球阀具有自动补偿功能、双向密封阀座之间无间隙回转时具有很大的剪切力及自洁功能。尤其适用于帝制纤维和有微小固体颗粒的悬浊液及粘性介质的通断。结构的性使固定球阀的密封性能稳定操作省力，使用寿命长，适用于长输管线和一般管线。 【工作原理】：
Q647F气动固定式球阀的球体采用上、下两根阀杆固定。工作时流体压力不会使球体向阀座移动，阀座不会承受过大压力而变形。密封采用聚四氟乙烯镶入钢固内，钢圈后部设有弹簧，保证阀座紧贴球体。当阀门中腔压力异常升高超过弹簧顶紧力，阀座后退脱离球体，达到自动泄压效果，压后阀座自动复位。 【产品特点】：
1、采用全通径设计，流通阻力小。
2、增加了预紧力弹簧，使得球阀具有自动泄压功能。
3、另有高平台结构，ISO5211连接标准，能使安装电/气动执行器更为自动化。
4、采用固定球设计，操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。
5、每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。
6、中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门安全。
7、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。
8、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全。 【可选择附件】： ☆切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。 ☆调节型附件：电气定位器、气动定位器、电气转换器。 ☆气源处理附件：空气过滤减压阀、气源处理三联件。 ☆手动机构：HVSD手操机构 【产品其他参数】：
主要技术参数☆阀体☆ | 阀体形式 | 两段式铸造阀体 | | 公称通径 | DN50～1000mm | | 公称压力 | PN1.6、2.5、4.0、6.4、10.0 MPa；ANSI 150 300 600 900 LB；JIS 10 20 30 40 K | | 连接形式 | 法兰式 | | 法兰标准 | JIS、ANSI、GB、JB、HG等 | | 阀盖形式 | 一体式 | | 压盖型式 | 螺栓压紧式 | | 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
☆阀内件☆ ☆执行机构☆ | 执行器型号 | GT、SR、ST、AT、AW系列单双作用气动执行器 | | 供气压力 | 0.4～0.7MPa | | 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" | | 环境温度 | -20～+90℃ | | 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) | | 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
※注：如需详细执行器参数，请进入气动执行器页面进行查阅。 主要零件材料 | 1 | 底座 | WCB、CF8、CF8M、CF3M | | 2 | 左阀体 | WCB、CF8、CF8M、CF3M | | 3 | 下阀轴 | 2Cr13、304、316、316L | | 4 | 右阀体 | WCB、CF8、CF8M、CF3M | | 5 | 球体 | 2Cr13、304、316、316L | | 6 | 密封圈 | PTFE、PPL、304、316、316L | | 7 | 弹簧 | 65Mn、不锈钢 | | 8 | 销 | 25、35、45 | | 9 | 上阀轴 | 2Cr13、304、316、316L | | 10 | 支架 | WCB、CF8、CF8M、CF3M | | 11 | 填料压板 | WCB、CF8、CF8M、CF3M | | 12 | 执行器 | 根据客户要求提供配置 |
主要性能指标 | 公称通径 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | | 允许压差(MPa) | ≤ 公称压力 | | 动作范围 | 0～90° | | 泄露量Q | 软密封VI级、硬密封IV级、符合ANSI B16.104标准 | | 基本误差 | 带定位器：小于全行程的±2% | | 回差 | 带定位器：小于全行程的2% |
主要性能规范 | 试验压力(MPa) | 公称压力(MPa) | 压力级(class) | JIS(K) | | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | | 强度试验 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.0 | 7.5 | 16.5 | 2.4 | 3.8 | | 密封试验 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 12.1 | 1.5 | 2.8 | | 气密试验 | 0.4～0.7MPa |

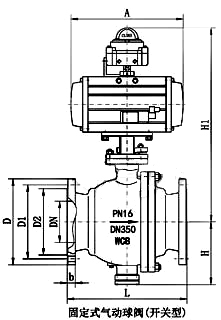

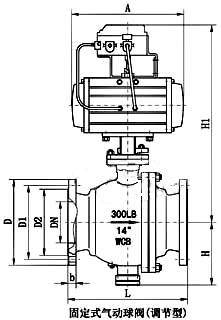

主要外形及连接尺寸 | 公称通径 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | 700 | | L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 | | H | - | - | - | - | - | - | 335 | 385 | 430 | 470 | 590 | 700 | 780 | 950 | | H1 | 根据所配执行机构而定，配置执行器不同，连接尺寸也不同 | | A | | D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 705 | 840 | 910 | | D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 650 | 770 | 840 | | D2 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | 435 | 485 | 608 | 718 | 788 | | n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 12-26 | 12-30 | 12-34 | 12-41 | 12-41 |
※注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
, |
