【产品名称：气动不锈钢球阀】 【产品型号：Q41F-16P】 【产品介绍】：
Q41F-16P气动不锈钢球阀阀体材料可以采用304、316、316L或双相不锈钢制造，产品有国标、美标、日标和德标标准，阀座选用聚四氟乙烯、对位聚苯等高分子聚合材料，密封性能好，适用于输送气体或液体的介质的管道上宜使用。 【工作原理】：
Q41F-16P气动不锈钢球阀是利用压缩空气作为动力从而带动阀芯旋转，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节。 【产品特点】：
1、安装简便，能以任意方向安装于管道中的任意部位。
2、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
3、可配置气动、电动等多种驱动机构，实现远距离控制和自动化操作。
4、由于聚四氟乙烯等材料具有自润滑性，与球体的摩擦损小，故球阀的使用寿命长。 【主要产品尺寸链接】：

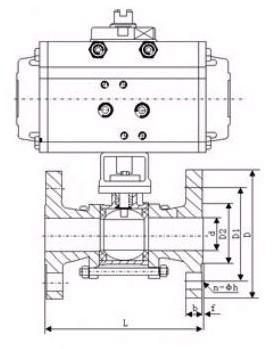

【法兰安装尺寸表】：
公称通径
DN(mm) | 尺 寸(mm) | 执 行 器 型 号 | 1.6MPa | 2.5MPa | 4.0MPa | L | D | D1 | b | Z-фD | L | D | D1 | b | Z-фD | L | D | D1 | b | Z-фD | 可选配DA/SR、QGSY、
SY-CH、GTD/GTE
AW/AWS、SY-YD、
系列执行器
以上选配仅供参考具体
选区用根据实际要求 | 15 | 130 | 95 | 65 | 14 | 4-14 | 130 | 95 | 65 | 16 | 4-14 | 130 | 130 | 65 | 16 | 4-14 | 20 | 140 | 105 | 75 | 14 | 4-14 | 130 | 105 | 75 | 16 | 4-14 | 150 | 150 | 75 | 16 | 4-14 | 25 | 150 | 115 | 85 | 14 | 4-14 | 140 | 115 | 85 | 16 | 4-14 | 160 | 160 | 85 | 16 | 4-14 | 32 | 165 | 135 | 100 | 16 | 4-18 | 165 | 135 | 100 | 18 | 4-18 | 180 | 180 | 100 | 18 | 4-18 | 40 | 180 | 145 | 110 | 16 | 4-18 | 165 | 145 | 110 | 18 | 4-18 | 200 | 200 | 110 | 18 | 4-18 | 50 | 200 | 160 | 125 | 16 | 4-18 | 203 | 160 | 125 | 20 | 4-18 | 230 | 230 | 125 | 20 | 4-18 | 65 | 220 | 180 | 145 | 18 | 4-18 | 222 | 180 | 145 | 22 | 8-18 | 290 | 290 | 145 | 22 | 8-18 | 80 | 250 | 195 | 160 | 20 | 8-18 | 241 | 195 | 160 | 22 | 8-18 | 310 | 310 | 160 | 22 | 8-18 | 100 | 280 | 215 | 180 | 20 | 8-18 | 305 | 230 | 190 | 24 | 8-23 | 350 | 350 | 190 | 24 | 8-23 | 125 | 320 | 245 | 210 | 22 | 8-18 | 356 | 270 | 220 | 28 | 8-25 | 400 | 270 | 220 | 28 | 8-25 | 150 | 360 | 280 | 240 | 24 | 8-23 | 394 | 300 | 250 | 30 | 8-25 | 480 | 300 | 250 | 30 | 8-25 | 200 | 400 | 335 | 295 | 28 | 12-23 | 457 | 360 | 310 | 34 | 12-25 | 600 | 375 | 320 | 38 | 12-30 |
, |
