【产品名称：气动带手轮球阀】 【产品型号：Q6S41F-16C】 【产品介绍】：
Q6S41F气动带手轮球阀是法兰球阀配上气动执行器及蜗轮手动装置组成的，增加蜗轮手动装置防止阀门气缸无气源状态手动可操作阀门的开关，使其气动阀门更安全可靠。 【工作原理】：
Q6S41F气动带手轮球阀是由GT型、AT型气动活塞式气缸和呈90°旋转的球阀及蜗轮手动装置直接组合而成。当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动，反之既呈现通孔，使介质通过。气动执行器能快速旋转90度就能使球阀瞬间关闭严密，当气动执行器发生故障时，也可用手动蜗轮装置进行阀门的关闭和开启，减少了发生故障的机率。 【产品特点】：
1、蜗轮手动装置，增加气动阀门的安全性。
2、安装简便，能以任意方向安装于管道中的任意部位。
3、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
4、由于聚四氟乙烯等材料具有自润滑性，与球体的摩擦损小，故球阀的使用寿命长。
5、操作力矩小，流通能力大、压力损失小、使用寿命长、表面镀铬、外形美观、结构简单，维修更换方便。 【主要技术参数】：
☆阀体 | 阀体形式 | 直通铸造球型阀 | | 公称通径 | DN15～300mm | | 公称压力 | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K | | 法兰标准 | JIS、ANSI、GB、JB、HG等 | | 连接形式 | 法兰式、螺纹式、焊接式 | | 阀盖形式 | 整体式 | | 压盖型式 | 螺栓压紧式 | | 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
☆阀内件 ☆执行机构 | 执行器型号 | GT、SR、ST、AT、AW系列单双作用气动执行器 | | 供气压力 | 0.4～0.7MPa | | 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" | | 环境温度 | -30～+70℃ | | 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) | | 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
※注：如需详细执行器参数，请进入气动执行器页面进行查阅。 ☆流量系数Kv | 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
☆主要性能规范 | 试验压力(MPa) | 公称压力(MPa) | 压力级(class) | JIS(K) | | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | | 强度试验 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.0 | 7.5 | 16.5 | 2.4 | 3.8 | | 密封试验 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 12.1 | 1.5 | 2.8 | | 气密试验 | 0.4～0.7MPa |
☆主要零件材料 | 1 | 左阀体 | WCB、CF8、CF8M、CF3M |  | | 2 | 右阀体 | WCB、CF8、CF8M、CF3M | | 3 | 阀座 | PEFE、PPL、304、316 | | 4 | 球体 | 2Cr13、304、316 | | 5 | 阀杆 | 2Cr13、304、316 | | 6 | 密封填料 | PTFE/柔性石墨 | | 7 | 填料压盖 | WCB、CF8、CF8M、CF3M |

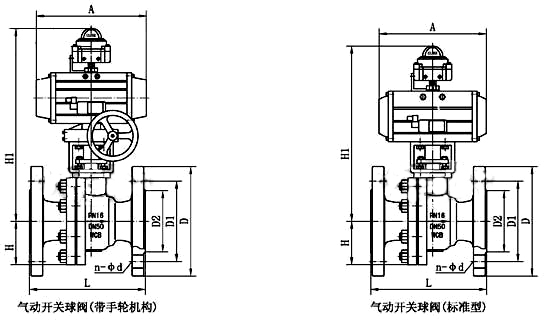

【主要外形及连接尺寸】 | 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 | | H | 44.5 | 49 | 55 | 65 | 65 | 75 | 90 | 95 | 115 | 127 | 140 | 172.5 | 310 | 350 | | H1 | 根据所配执行机构而定 | | D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | | D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | | D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | | n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | | A、A1 | 根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 |
※注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司销售部索取，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。 , |
