【产品名称：气动对夹球阀】 【产品型号：Q671F】 【产品介绍】：
Q671F气动对夹球阀由意式对夹球阀和GT气动执行器组成，气动执行器分为双作用型气动执行器和单作用型气动执行器，通过电磁阀控制，实现球阀开关动作。气动球阀可实现智能化控制，快速开启或关闭管路，能有效的对管网进行控制和管理。 【工作原理】：
Q671F气动对夹球阀是利用压缩空气作为动力从而带动阀芯旋转，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节。 【产品特点】：
1、安装简便，能以任意方向安装于管道中的任意部位。
2、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
3、可制作成标准高平台结构，也可制作成卫生级、保温型等阀门。
4、由于聚四氟乙烯等材料具有自润滑性，与球体的摩擦损小，故球阀的使用寿命长。
5、操作力矩小，流通能力大、压力损失小、使用寿命长、表面镀铬、外形美观、结构简单，维修更换方便。 【主要技术参数】： ☆阀体 | 阀体形式 | 直通铸造超短阀 | | 公称通径 | DN15～150mm | | 公称压力 | 国标PN1.6、2.5、4.0、6.4 MPa；美标ANSI 150、300LB ；日标JIS 10、20、30K | | 法兰标准 | JIS、ANSI、GB、JB、HG等 | | 连接形式 | 法兰式、对夹式 | | 压盖型式 | 螺母压紧式 | | 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
☆阀内件 ☆执行机构 | 执行器型号 | GT、SR、ST、AT、AW系列单双作用气动执行器 | | 供气压力 | 0.4～0.7MPa | | 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" | | 环境温度 | -20～+90℃ | | 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) | | 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
※注：如需详细执行器参数，请进入气动执行器页面进行查阅。 ☆主要性能指标 | 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 允许压差(MPa) | ≤ 公称压力 | | 动作范围 | 0～90° | | 泄露量Q | 按GB/T4213-92，小于额定KV0.01% (软密封为零泄露) | | 基本误差 | 带定位器：小于全行程的±2% | | 回差 | 带定位器：小于全行程的2% |
☆主要性能规范 | 试验压力(MPa) | 公称压力(MPa) | 压力级(class) | JIS(K) | | 1.6 | 2.5 | 4.0 | 6.4 | 150 | 300 | 10K | 20K | | 强度试验 | 2.4 | 3.75 | 6.0 | 9.6 | 3.0 | 7.5 | 2.4 | 3.8 | | 密封试验 | 1.76 | 2.75 | 4.4 | 7.04 | 2.2 | 5.5 | 1.5 | 2.8 | | 气密试验 | 0.5～0.7MPa |
☆主要零件材料 | 1 | 阀体 | WCB、CF8、CF8M、CF3M |
|
| | 2 | 压圈 | 2Cr13、304、316 | | 3 | 阀座 | PEFE、PPL、304 | | 4 | 球体 | 2Cr13、304、316 | | 5 | 阀杆 | 2Cr13、304、316 | | 6 | 密封填料 | PTFE/柔性石墨 | | 7 | 螺母压盖 | 2Cr13、304、316 |

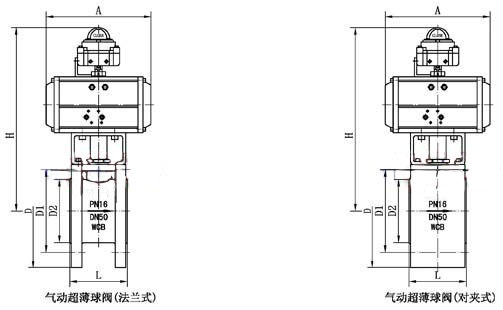

【主要外形及连接尺寸】： | 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | | L | 108 | 112 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 | | H | 112 | 115 | 120 | 140 | 170 | 180 | 210 | 240 | 290 | 320 | 350 | | D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | | D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | | D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | | A | 根据阀门压力大小而定。配置执行器不同，外形尺寸也不相同。可进入气动执行器页面查阅。 |
※注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司销售部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。 , |
