【产品名称：气动真空球阀】 【产品型号：GUQ-15】 【产品介绍】：
GUQ气动真空球阀分为三种不同的连接形式，按照GB6070标准的活套法兰连接、按照GB4982标准的快卸法兰连接和螺纹式连接适用真空范围：0.6×106～1.3×10-4pa。用于真空系统中接通或切断管路的介质流。该阀为直通式手动球阀，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用，并可任意位置安装。 【工作原理】：
GUQ气动真空球阀是利用压缩空气作为动力从而带动阀芯旋转，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节。 【产品特点】：
1、对于不同的目的和工况，可方便选用不同的材料予以解决。
2、可在高真空状态下使用，也可在低压的系统下使用，达到正负压同用的优点。
3、不仅结构简单、密封性好、而且安装尺寸小，驱动力矩小，操作简单，易实现快速启闭。
4、可靠的唇形弹性阀座的设计克服了传统阀座没有弹性补偿力、开关力矩大、容易抱死球体的缺陷。 【产品尺寸】：
螺纹连接的外形及连接尺寸(JB919) 型号 | DN | G | H | E | L | GUQ-10(G) | 10 | 3/8" | 52 | 105 | 68 | GUQ-16(G) | 16 | 1/2" | 64 | 130 | 72 | GUQ-20(G) | 20 | 3/4" | 67 | 130 | 82 | GUQ-25(G) | 25 | 1" | 83 | 165 | 90 | GUQ-32(G) | 32 | 1-1/4" | 89 | 165 | 112 | GUQ-40(G) | 40 | 1-1/2" | 100 | 190 | 120 | GUQ-50(G) | 50 | 2" | 125 | 190 | 145 | GUQ-63(G) | 63 | 2-1/2" | 150 | 250 | 185 | GUQ-80(G) | 80 | 3" | 161 | 250 | 210 | GUQ-100(G) | 100 | 4" | 180 | 280 | 268 |

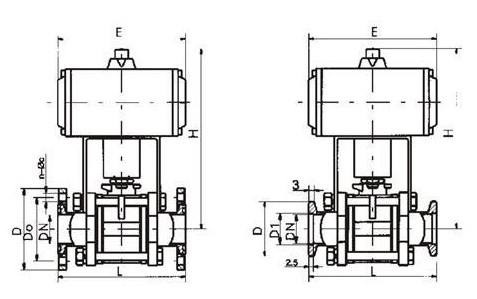

活套法兰连接(GB6070) 型号 | DN | D | Do | H | E | L | n-φc | GUQ-10(F) | 10 | 55 | 40 | 52 | 105 | 84 | 4-φ6.6 | GUQ-16(F) | 16 | 60 | 45 | 64 | 130 | 84 | 4-φ6.6 | GUQ-25(F) | 25 | 70 | 55 | 83 | 165 | 114 | 4-φ6.6 | GUQ-32(F) | 32 | 90 | 70 | 89 | 165 | 140 | 4-φ9 | GUQ-40(F) | 40 | 100 | 80 | 100 | 190 | 160 | 4-φ9 | GUQ-50(F) | 50 | 110 | 90 | 125 | 190 | 170 | 4-φ9 | GUQ-63(F) | 63 | 130 | 110 | 150 | 250 | 195 | 4-φ9 | GUQ-80(F) | 80 | 145 | 125 | 161 | 250 | 220 | 8-φ9 | GUQ-100(F) | 100 | 165 | 145 | 180 | 280 | 280 | 8-φ9 |
快卸法兰连接(GB498) 型号 | DN | D1 | D | H | E | L | GUQ-10(KF) | 10 | 12.2 | 30 | 52 | 105 | 84 | GUQ-16(KF) | 16 | 17.2 | 30 | 64 | 130 | 84 | GUQ-25(KF) | 25 | 26.2 | 40 | 83 | 165 | 114 | GUQ-32(KF) | 32 | 34.2 | 55 | 89 | 165 | 140 | GUQ-40(KF) | 40 | 41.2 | 55 | 100 | 190 | 160 | GUQ-50(KF) | 50 | 52.2 | 75 | 125 | 190 | 17 |
|
