【产品名称：气动喷煤粉卸灰球阀】 【产品型号：FQ647M-16C】 【产品介绍】：
FQ647M气动喷煤粉卸灰球阀适用于高炉煤粉喷吹、含尘含固体粉末管道系统、空气管路及喷枪管路等工况。用来控制含尘气体、颗粒流体的煤粉喷吹等固体输送的设备。加以AT/GT系列气动执行器，可实现自动化或远程控制，有双作用和单作用式（弹簧复位），采用齿轮齿条式结构传动，大口径阀门采用AW系列气动执行器，拨叉式结构传动，结构合理，输出扭矩大。 【工作原理】：
FQ647M气动喷煤粉卸灰球阀采用上下阀杆固定阀芯(轴支式)和可动密封座设计。具有自动补偿功能、双向密封阀座之间无间隙回转时具有很大的剪切力及自洁功能。适用于帝制纤维和有微小固体颗粒的悬浊液及粘性介质的通断。同时阀门偏心球面具有自动补偿的性能，通过蜗轮上调节螺栓，使密封副在一定程度磨损的情况下，仍可达到重新密封的效果。(含尘气体、颗粒流体)。 【产品特点】：
1、阀座带有磨损自动补偿装置，更可靠的确保球阀的密封性能。
2、密封圈采用PPL材料制成，具有耐高温、耐磨损、使用寿命长的特点。
3、密封副形式多样，根据不同工况可选用软密封结构、硬密封结构、防火阀座结构等结构设计。
4、根据需要可设置注脂辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封。
5、可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。
6、阀杆采用整体锻造并调制处理，硬度达到HB220～250，阀杆采用防吹出结构设计，根据需要可加长阀杆用于埋地场所。 【产品其他参数】： 性能规范：

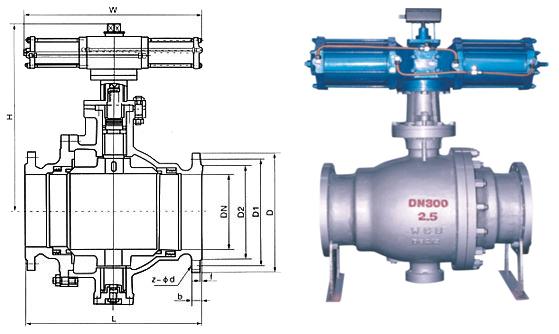

安装尺寸表：
公称通径
DN(mm) | 尺寸(mm) | 执行器型号
(仅供参考) | 1.6MPa | 2.5MPa | 4.0MPa | L | D | D1 | B | Z-ΦD | L | D | D1 | B | Z-ΦD | L | D | D1 | B | Z-ΦD | 1.6、2.5MPa | 4.0MPa | 50 | 203 | 160 | 125 | 16 | 4-18 | 216 | 160 | 125 | 20 | 4-18 | 216 | 160 | 125 | 20 | 4-18 | GTD-80 | GTD-100 | 65 | 222 | 180 | 146 | 18 | 4-18 | 241 | 180 | 145 | 22 | 8-18 | 241 | 180 | 145 | 22 | 8-18 | GTD-100 | GTD-100 | 80 | 241 | 195 | 160 | 20 | 8-18 | 283 | 195 | 160 | 22 | 8-18 | 283 | 195 | 160 | 22 | 8-18 | GTD-100 | GTD-115 | 100 | 305 | 215 | 180 | 20 | 8-18 | 305 | 230 | 190 | 24 | 8-23 | 305 | 230 | 190 | 24 | 8-23 | GTD-115 | GTD-125 | 125 | 356 | 245 | 210 | 22 | 8-18 | 381 | 270 | 220 | 28 | 8-25 | 381 | 270 | 220 | 28 | 8-25 | GTD-160 | AW13 | 150 | 394 | 280 | 240 | 24 | 8-23 | 403 | 300 | 250 | 30 | 8-25 | 403 | 300 | 250 | 30 | 8-25 | GTD-90 | AW13 | 200 | 457 | 335 | 295 | 26 | 12-23 | 502 | 360 | 310 | 34 | 12-25 | 502 | 375 | 320 | 38 | 12-30 | AW17 | AW17 | 250 | 533 | 405 | 355 | 30 | 12-25 | 586 | 425 | 370 | 36 | 12-30 | | | | | | AW17 | AW20 | 300 | 610 | 460 | 410 | 30 | 12-25 | 648 | 485 | 430 | 40 | 16-30 | | | | | | AW20 | AW20 | 350 | 686 | 520 | 470 | 34 | 16-25 | 762 | 550 | 490 | 44 | 16-34 | | | | | | AW20 | AW28 | 400 | 762 | 580 | 525 | 36 | 16-30 | 838 | 610 | 550 | 48 | 16-34 | | | | | | AW28 | AW28 | 450 | 864 | 640 | 585 | 40 | 20-30 | 914 | 660 | 600 | 50 | 20-34 | | | | | | AW28 | AW35 | 500 | 914 | 705 | 650 | 44 | 20-34 | 991 | 730 | 660 | 52 | 20-41 | | | | | | AW28 | AW35 |
, , |
