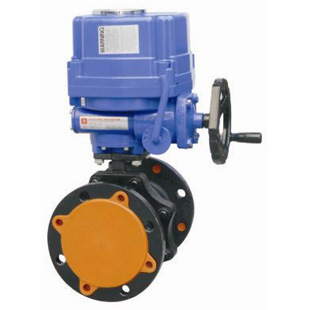

【产品名称：电动带手轮球阀】 【产品型号：Q941F-16C】 【产品介绍】：
Q941F电动带手轮球阀是球阀配上电动执行器及蜗轮手动装置组成的，增加蜗轮手动装置防止阀门电动执行器无电源状态手动可操作阀门的开关，使其电动阀门更安全可靠。 【工作原理】：
Q941F电动带手轮球阀以电源电压作动力，直接接受统一标准信号，将此转变成与输入信号相对应的位移，以角度位移（0～90度）运动，改变球芯的旋转开度，因此一定的输入信号对应一定的位置开度，实现比例调节动作。（二位开关式接受电源电压作动力，通过电机正反转实现开关动作，并同时输出开关阀位指示信号）。 【产品特点】：
1、安装简便，能以任意方向安装于管道中的任意部位。
2、精小型电动执行器有多种电源可供选择，更有防爆电装。
3、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
4、直连方式，电动执行机构内置伺服系统，无须另配伺服放大器。
5、球阀和电动执行器之间无支架连接，一体化的外型结构紧凑，减少设备空间。
6、密封材料为聚四氟乙烯等，具有自润滑性，与球体的摩擦损小，故球阀的使用寿命长。 【主要技术参数】：
☆阀体 | 阀体形式 | 直通铸造球阀 | | 公称通径 | DN15～300mm | | 公称压力 | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K | | 法兰标准 | JIS、ANSI、GB、JB、HG等 | | 连接形式 | 法兰式、螺纹式 | | 阀盖形式 | 一体式 | | 压盖型式 | 压盖压紧式 | | 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
☆阀内件 ☆执行机构 | 执行器型号 | DSR、3810R、DZW、HQ、PSQ | | 主要技术参数 | 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V-DC、输出信号：4-20mA·DC | | 防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄 | | 环境温度：-25～+70℃、环境湿度：≤95% |
※注：如需详细执行器参数，请进入电动执行器页面进行查阅。 ☆主要性能指标 | 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 | | 允许压差(MPa) | ≤ 公称压力 | | 动作范围 | 0～90°、0～360° | | 泄露量Q | 按GB/T4213-92，小于额定KV0.01% | | 基本误差 | ±1% | | 回差 | ±1% | | 死区 | ≤1%(可调) | | 可调范围 | 250：1 | 350：1 |
☆主要零件材料 | 1 | 左阀体 | WCB、CF8、CF8M、CF3M |  | | 2 | 右阀体 | WCB、CF8、CF8M、CF3M | | 3 | 阀座 | PEFE、PPL、304、316 | | 4 | 球体 | 2Cr13、304、316 | | 5 | 阀杆 | 2Cr13、304、316 | | 6 | 密封填料 | PTFE/柔性石墨 | | 7 | 填料压盖 | WCB、CF8、CF8M、CF3M |
【主要外形及连接尺寸】： | 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 | | H | 44.5 | 49 | 55 | 65 | 65 | 75 | 90 | 95 | 115 | 127 | 140 | 172.5 | 310 | 350 | | H1 | 根据所配执行机构型号而定 | | D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | | D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | | D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 | | n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | | A、A1 | 根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 |
※注：以上参数均为PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。 , |
