【产品名称：电动三通球阀】 【产品型号：Q944F(L型三通)、Q945F（T型三通）】 【产品介绍】：
Q944F、Q945F电动三通球阀能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。 【工作原理】：
Q944F、Q945F电动三通球阀以电源电压作动力，直接接受统一标准信号，将此转变成与输入信号相对应的位移，以角度位移（0～90度）运动，改变球芯的旋转开度，因此一定的输入信号对应一定的位置开度，实现比例调节动作。（二位开关式接受电源电压作动力，通过电机正反转实现开关动作，并同时输出开关阀位指示信号）。 【产品特点】：
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2，维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。
3、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
4、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。 【主要技术参数】：
☆阀体 | 阀体形式 | 三通铸造球型阀 | | 公称通径 | DN15～200mm | | 公称压力 | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K | | 法兰标准 | JIS、ANSI、GB、JB、HG等 | | 连接形式 | 法兰式、螺纹式(适用于1/2"～2") | | 阀盖形式 | 整体式 | | 压盖型式 | 压板压紧式 | | 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
☆阀内件 ☆执行机构 | 执行器型号 | DSR、3810R、DZW、HQ、PSQ电动执行机构 | | 主要技术参数 | 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | | 防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄 | | 环境温度：-25～+70℃、环境湿度：≤95% |

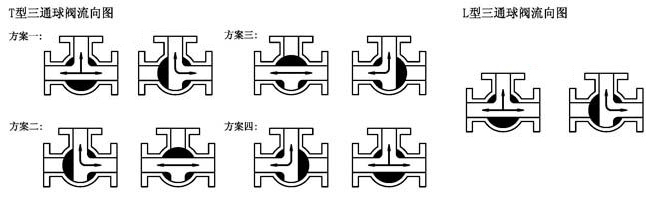

※注：如需详细执行器参数，请进入电动执行器页面进行查阅。 ☆阀门控制方式电动三通球阀分L型和T型，介质流通方向见下图。L型电动三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型电动三通球阀适用于介质的分流、合流或流向 切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，电动三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。 ☆主要性能指标 | 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | | 允许压差(MPa) | ≤ 公称压力 | | 动作范围 | 0～90° | | 泄露量Q | 按GB/T4213-92，小于额定KV0.01% | | 基本误差 | ±1% | | 回差 | ±1% | | 死区 | ≤1% |
☆主要零件材料 | 1 | 左阀体 | WCB、CF8、CF8M、CF3M |  | | 2 | 右阀体 | WCB、CF8、CF8M、CF3M | | 3 | 阀座 | PEFE、PPL、304、316 | | 4 | 球体 | 2Cr13、304、316 | | 5 | 阀杆 | 2Cr13、304、316 | | 6 | 密封填料 | PTFE/柔性石墨 | | 7 | 填料压盖 | WCB、CF8、CF8M、CF3M |
【主要外形及连接尺寸】： | 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | | L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 380 | 440 | 550 | | L1 | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 | | H | 根据所配执行机构而定 | | D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | | D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | | D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | | b | 14 | 16 | 16 | 18 | 18 | 20 | 20 | 20 | 22 | 22 | 24 | 24 | | A、A1 | 根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同 |
※注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。 , |
