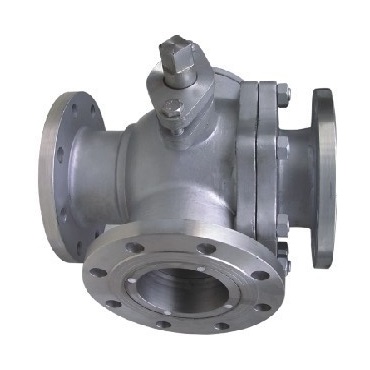

焦炉三通球阀(Q44M-40C)
  产品名称: 焦炉三通球阀(Q44M-40C)
  产品型号: Q44M-40C


  咨询电话:021-51602595 黄经理
 相关产品
 Y型三通球阀(YQ42F-16P)
 组合式三通球阀(YQ44F-16C)
 法兰三通球阀(L型、T型)
 内螺纹三通球阀(L型、T型)


【产品名称:焦炉三通球阀】

【产品型号:Q44M-40C】

【产品介绍】:
Q44M焦炉三通球阀结构原理与原三通球阀相同,适用于各焦化厂焦炉氨水、喷射循环系统高低压转换时使用,特制的增强聚四氟乙烯封圈,其耐磨强度大大提高,显著提高密封圈的使用寿命。

【工作原理】:
Q44M焦炉三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T型用于介质分流、合流及流向切换。T型三通可以使三个通道相互连通或使其中的两个通道连通。一般采用两阀座结构,亦可根据用户要求采用四阀座结构。

【产品特点】:
1、阀门的连接尺寸与原三通球阀相同,更换方便。
3、整体结构,不仅降低了生产成本,而且使加工与维修更加简单化。
4、增强聚四氟乙烯封圈,其耐磨强度提高,使用温度适用于高温。

【产品其他参数】:

主要零部件:



产品型号 Product type

零件名称
Accessory name

零件材料
Accessory material

Q44M-40DN25
Q41F-40DN25

阀体、阀盖
body,Bonnet

WCB

球体 Ball

1Cr18Ni9Ti

阀杆 Stem

2Cr13

密封圈 Sealing ring

增强聚四氟乙烯 RPTFE

填料 Stuffing

V型聚氟乙烯 V-shaped PTFE

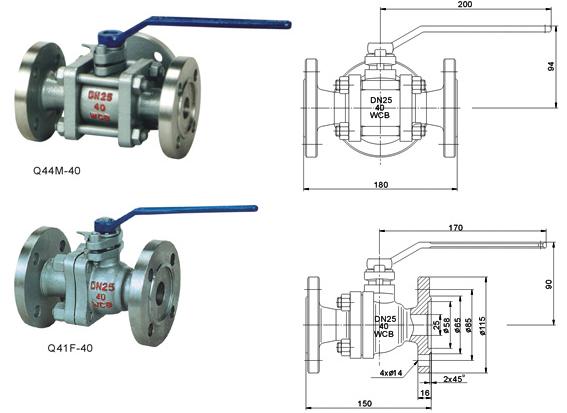

主要连接尺寸:

,
