三通内螺纹球阀(Q14F-16P、Q15F-16P)
  产品名称: 三通内螺纹球阀(Q14F-16P、Q15F-16P)
  产品型号: Q14F-16P、Q15F-16P


  咨询电话:021-51602595 黄经理
 相关产品
 青铜丝扣球阀(Q11F-16T)
 一片式内螺纹球阀(304、316)
 三片式快装球阀(304、316)
 三片式内螺纹球阀(304、316)


【产品名称:三通内螺纹球阀】

【产品型号:Q14F(L型三通)、Q15F(T型三通)Q14F-16P、Q15F-16P】

【产品介绍】:
Q14F、Q15F三通内螺纹球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换。做开关、切断阀使用,公称压力有1.6MPa~50.0MPa,密封面材料使用各种塑料,密封性好,能实现密封。

【工作原理】:
Q14F、Q15F三通内螺纹球阀是一种能对介质流向进行切换以及对介质进行分流或混合的阀门,分为L型和T型,L型三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通。T型三通球阀适用于介质的分流、合流或流向切换。

【产品特点】:
1、阀体内通道平整光滑,可以输送粘性流体、浆液以及固体颗粒。
2、可配置气动、电动等多种驱动机构,实现远距离控制和自动化操作。
3、一阀多用,任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。
4、由于聚四氟乙烯等材料具有自润滑性,与球体的摩擦损小,故球阀的使用寿命长。

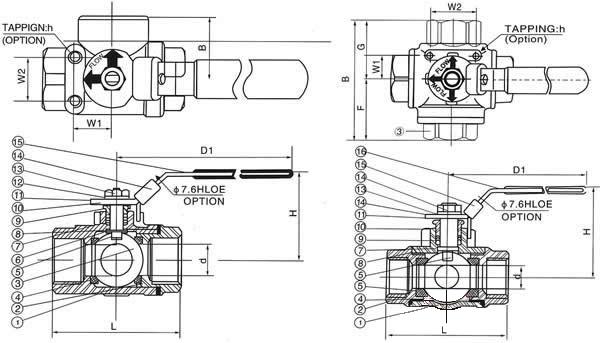

【主要零件材料】:




序号NO

零件名称

材质

1

阀体

不锈钢CF8M/CF8

2

阀盖

不锈钢CF8M/CF8

3

不锈钢CF8M/CF8

4

球垫

聚四氟乙烯PTFE

5

阀杆

不锈钢CF8M/CF8

6

填料

聚四氟乙烯PTFE

7

中口

聚四氟乙烯PTFE

8

大薄片

聚四氟乙烯PTFE

9

压盖螺母

不锈钢CF8M/CF8

10

手柄

不锈钢CF8M/CF8

11

流向指示牌

ALUMINUM

12

华司

不锈钢CF8

13

螺帽

不锈钢CF8

14

锁定装置

不锈钢CF8

15

皮套

塑料

16

盲盖

不锈钢CF8M/CF8


主要尺寸单位:mm

SIZE

d

L

H

D1

B

W1

W2

h

重量WT(g)

1/2"

12.7

64

53

97

32.0

22.4

35.0

10-24UNC

530

3/4"

16.0

76

63

126

38.0

22.4

35.0

10-24UNC

700

1"

20.0

87

66

126

43.5

22.4

35.0

10-24UNC

980

11/4"

25.0

96

81

145

48.0

22.4

35.0

10-24UNC

1950

11/2"

32.0

114

83

145

57.0

25.4

38.1

1/4-20UNC

2950

2"

38.1

142

96

204

71.0

25.4

38.1

1/4-20UNC

4450



,
