【产品名称：立式自由浮球式疏水阀】

【产品型号：CS41H-16C-3NL】

【产品介绍】：
CS41H-16C-3NL立式自由浮球式疏水阀垂直（立式）安装，不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，能使加热设备达到较高工作效率。该产品是石油、化工、印染、制药、造纸、食品等工业加热设备的疏水阀，是有条件要求的滚筒式烘干设备，更是工作性能可靠的全自动疏水阀。

【产品特点】：
1、能连续排水、性能稳定、排水量大。
3、有自动排冷空气装置，无汽锁现象，工作平衡无噪音。
4、寿命长，浮球的整个球面都可以做密封面，无集中磨损。
2、蒸汽压力变化时，不受影响，能连续工作性能稳定。
3、寿命长，浮球的整个球面都可以做密封面，无集中磨损。
4、漏汽变幻无常小，采用研磨工艺，浮球精度高，密封性能好。
5、能拓饱和凝结水，回执设备内不含有水先积聚，从而获得高的加热效率。

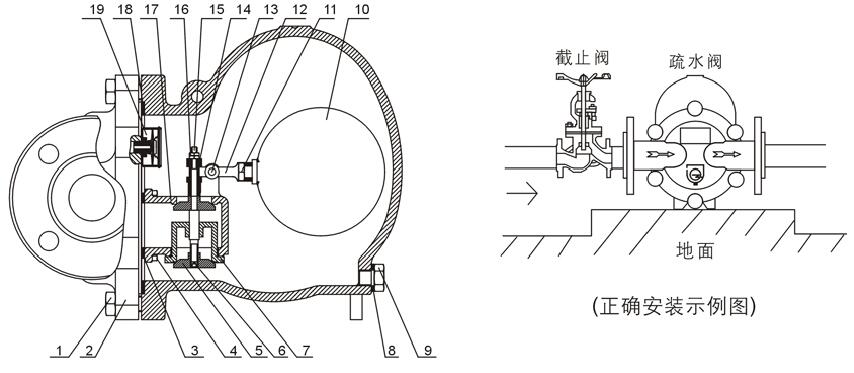

【零部件名称】：

【工作原理、流程图】：

1、当设备启动时，管道内出现空气和冷凝水，此时浮球在双金属片的支撑下远离阀座，阀口打开，空气和冷凝水迅速排出，实现快速启动。

2、热凝水进入疏水阀，阀内温度迅速上升，温度到达饱和温度之前，双金属片感温变形伸直。

3、当凝结水停止进入疏水阀时，浮球随液位下降关闭阀口，由于阀座总是在凝结水液位以下，形成水封，无蒸汽泄漏。

4、当热凝水再次进入疏水阀时，浮球随凝结水液位自动调节阀口大小，连续排出凝结水。

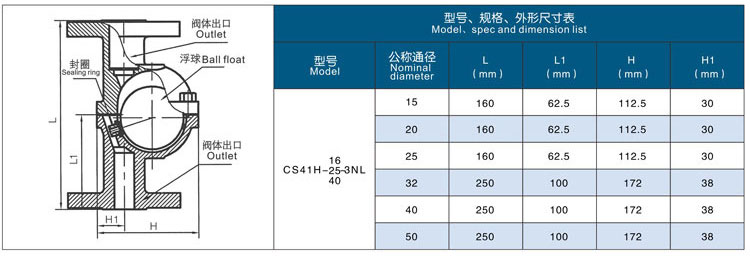

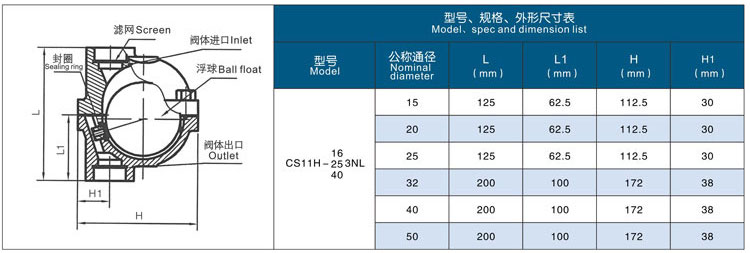

【外形连接尺寸】：
