【产品名称：内螺纹杠杆浮球式疏水阀】

【产品型号：FT14H-16C】

【产品介绍】：

FT14H内螺纹杠杆浮球式疏水阀设计有平衡双阀座结构，可达到小体积大排水量，采用膜盒元件做为自动排空气阀，能自动排除不凝结气体，工作质量高，使用寿命长。

【工作原理】：

FT14H内螺纹杠杆浮球式疏水阀(疏水器)基本特点与自由浮球式相同，内部结构是浮球连接杠杆带动阀心，随凝结水的液位升降进行开关阀门。杠杆浮球式疏水阀利用双阀座增加凝结水排量，可达到体积小排量大，最大疏水量达100吨/小时。

【产品特点】：

1、采用U型双金属通气口，可大大缩短设备起动时间。

2、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。

3、采用轧装阀机械(SCCV开关方式)，具有密封性和耐久性。

4、全部部件安装在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。

5、平衡双阀座设计，比一般的疏水阀体积小而排量大。

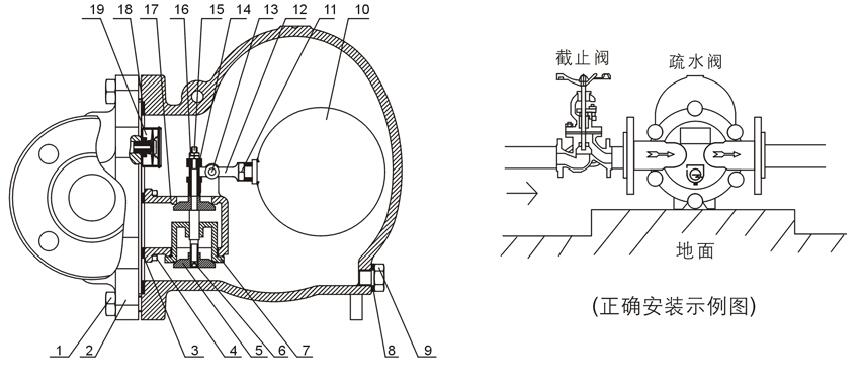

【零部件名称】：

【工作原理、流程图】：

1、当设备启动时，管道内出现空气和冷凝水，此时浮球在双金属片的支撑下远离阀座，阀口打开，空气和冷凝水迅速排出，实现快速启动。

2、热凝水进入疏水阀，阀内温度迅速上升，温度到达饱和温度之前，双金属片感温变形伸直。

3、当凝结水停止进入疏水阀时，浮球随液位下降关闭阀口，由于阀座总是在凝结水液位以下，形成水封，无蒸汽泄漏。

4、当热凝水再次进入疏水阀时，浮球随凝结水液位自动调节阀口大小，连续排出凝结水。

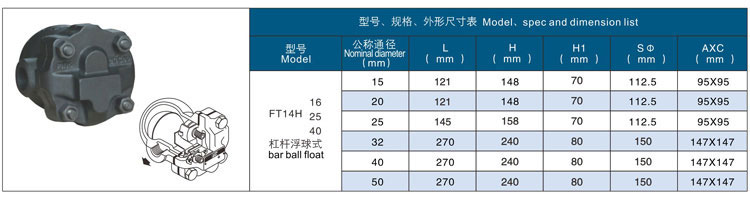

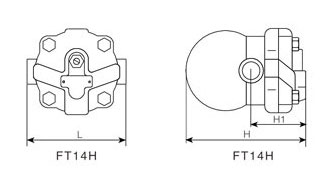

【外形连接尺寸】：
