凹凸面法兰PN4.0MPa—PN10.0MPa

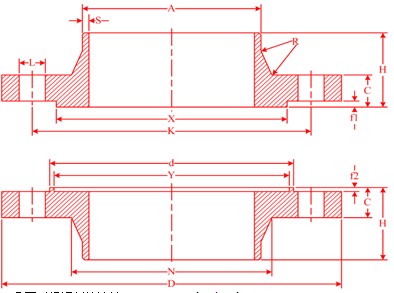

凹凸面对焊钢制管法兰 PN 4.0MPa(40bar)

公称通径 DN	管子外径 A	连接尺寸					密封尺寸					法兰厚度 C	法兰高度 H	法兰内径 B	劲部直径 Nmax	圆角半径 R	法兰理论重量kg
		法兰管径D 系列1/系列2	螺栓孔中心圆直径K	螺栓孔直径L 系列1/ 系列2	螺栓、螺柱		d	X 系列1 / 系列2	Y 系列1 / 系列2	f	f1 f2						法兰理论重量kg
		法兰管径D 系列1/系列2	螺栓孔中心圆直径K	螺栓孔直径L 系列1/ 系列2	数量 n	螺纹Th. 系列1/系列2	d	X 系列1 / 系列2	Y 系列1 / 系列2	f	f1 f2						A型	B型
10	14	90	60	14	4	M12	40	34	35	2	4	16	35	8	26	4	0.77	0.67
15	18	95	65	14	4	M12	45	39	40	2	4	16	35	12	30	5	0.87	0.77
20	25	105	75	14	4	M12	55	50	51	2	4	16	36	18	38	5	1.09	0.97
25	32	115	85	14	4	M12	65	57	58	2	4	16	38	25	45	5	1.31	1.18
32	38	140/135	100	18	4	M16	78	65	66	2	4	18	45	31	56	5	2.17	1.98
40	45	150/145	110	18	4	M16	85	75	76	3	4	18	, 48	38	64	5	2.51	2.14
50	57	165/160	125	18	4	M16	100	87	88	3	4	20	48	48	76	5	3.34	2.92
65	73	185/180	145	18	8	M16	120	109	110	3	4	22	52	66	96	6	4.34	3.85
80	89	200/195	160	18	8	M16	135	120	121	3	4	24	58	78	112	6	5.52	5.03
100	108	235/230	190	23	8	M20	160	149	150	3	4.5	26	68	96	138	6	8.39	7.71
125	133	270	220	26/25	8	M24/M22	188	175	176	3	4.5	28	68	120	160	8	11.06	10.27
150	159	300	250	26/25	8	M24/M22	218	203	204	3	4.5	30	72	145	186	8	14.16	13.30
175	194	330	280	26/25	12	M24/M22	248	233	234	3	4.5	36	88	177	226	10	21.80	20.97
200	219	360	310	26/25	12	M24/M22	278	259	260	3	4.5	38	88	200	250	10	25.56	24.72
225	245	395	340	30	12	M27	302	286	287	3	4.5	40	98	226	280	10	32.48	31.60
250	273	425	370	30	12	M27	332	312	313	3	4.5	42	102	252	310	10	39.87	39.00
300	325	485	430	30	16	M27	390	363	364	4	4.5	46	116	301	368	12	55.97	53.21
350	377	555/550	490	34	16	M30	448	421	422	4	5	52	120	351	418	12	75.30	72.29
400	426	620/610	550	36/34	16	M33/M30	505	473	474	4	5	58	142	398	480	12	112.02	108.44
450	480	670/660	600	36/34	20	M33/M30	555	523	524	4	5	60	146	448	530	14	112.82	109.70
500	530	730	660	36/41	20	M33/M36	610	575	576	4	5	62	156	495	580	15	142.70	138.60
600	630	890	795	48/54	20	M45/M48	730	675/677	676/678	5	6	62	176	595	700	20	167	160
700	720	995	900	48/54	24	M45/M48	825	777/767	778/768	5	6	68	200	680	780	20	275	265
800	820	140/1135	1030	58	24	M52	960	882\875	883/876	5	6	76	220	780	910	22	410	400

凹凸面对焊钢制管法兰 PN 6.4MPa(64bar)

公称通径 DN	管子外径 A	连接尺寸					密封尺寸					法兰厚度 C	法兰高度 H	法兰内径 B	劲部直径 Nmax	圆角半径 R	法兰理论重量kg
		法兰管径D 系列1 /系列2	螺栓孔中心圆直径 K	螺栓孔直径L 系列1/ 系列2	螺栓、螺柱		d	X 系列1 / 系列2	Y 系列1 / 系列2	f	f1 f2						法兰理论重量kg
		法兰管径D 系列1 /系列2	螺栓孔中心圆直径 K	螺栓孔直径L 系列1/ 系列2	数量 n	螺纹Th 系列1/ 系列2	d	X 系列1 / 系列2	Y 系列1 / 系列2	f	f1 f2						A型	B型
10	14	100	70	14	4	M12	50	34	35	2	4	18	48	8	34	4	1.12	1.02
15	18	105	75	14	4	M12	55	39	40	2	4	18	48	12	38	5	1.25	1.14
20	25	130/125	90	18	4	M16	68	50	51	2	4	20,	56	18	48	5	2.12	1.95
25	32	140/135	100	18	4	M16	78	57	58	2	4	22	58	25	52	5	2.64	2.46
32	38	155/150	110	23	4	M20	82	65	66	2	4	24	62	31	64	5	3.50	3.28
40	45	170/165	125	23	4	M20	95	75	76	3	4	24	68	37	74	5	4.35	3.91
50	57	180/175	135	23	4	M20	105	87	88	3	4	26	70	47	86	5	5.29	4.80
65	73	205/200	160	23	8	M20	130	109	110	3	4	28	75	64	106	6	7.00	6.43
80	89	215/210	170	23	8	M20	140	120	121	3	4	30	75	77	120	6	8.07	7.50
100	108	250	200	26/25	8	M24/M22	168	149	150	3	4.5	32	80	94	140	6	11.51	10.80
125	133	295	240	30	8	M27	202	175	176	3	4.5	36	98	118	172	8	18.02	17.09
150	159	345/340	280	34	8	M30	240	203	204	3	4.5	38	108	142	206	8	26.45	25.29
175	194	375/370	310	34	12	M30	270	233	234	3	4.5	42	110	174	232	10	30.63	29.61
200	219	415/405	345	36/34	12	M33/M30	300	259	260	3	4.5	44	116	198	264	10	39.68	38.51
225	245	430	370	36/34	12	M33/M30	325	286	287	3	4.5	46	120	222	290	10	43.34	42.32
250	273	470	400	36/41	12	M33/M36	352	312	313	3	4.5	48	122	246	316	10	53.64	52.47
300	325	530	460	36/41	16	M33/M36	412	363	364	4	4.5	54	136	294	370	12	73.10	69.97
350	377	600/595	525	41	16	M36	475	421	422	4	5	60	154	342	430	12	103.50	108.44
400	426	670	585	42/48	16	M39/M42	525	473	474	4	5	66	170	386	484	12	143.30	138.90
450	480	715	630	48	20	M42	570	523	524	4	5	70	186	440	540	15	160	155
500	530	800	705	48/54	20	M45	640	575	576	4	5	70	200	485	595	18	215	210
600	630	930	820	58	20	M52	750	675/677	676/678	5	6	76	220	585	710	18	320	310

凹凸面对焊钢制管法兰 PN 10.0MPa(100bar)

公称通径 DN	管子外径 A	连接尺寸					密封尺寸					法兰厚度 C	法兰高度 H	法兰内径 B	劲部直径 Nmax	圆角半径 R	法兰理论重量kg
		法兰管径 D 系列1 /系列2	螺栓孔中心圆直径 K	螺栓孔直径L 系列1 /系列2	螺栓、螺柱		d	X 系列1 / 系列2	Y 系列1 / 系列2	f	f1 f2						法兰理论重量kg
		法兰管径 D 系列1 /系列2	螺栓孔中心圆直径 K	螺栓孔直径L 系列1 /系列2	数量 n	螺纹Th 系列1 /系列2	d	X 系列1 / 系列2	Y 系列1 / 系列2	f	f1 f2						A型	B型
10	14	100	70	14	4	M12	50	34	35	2	4	18	45	8	34	4	1.12	1.01
15	18	105	75	14	4	M12	55	39	40	2	4	20	48 ,	12	38	5	1.37	1.26
20	25	130/125	90	18	4	M16	68	50	51	2	4	22	56	18	48	5	2.30	2.13
25	32	140/135	100	18	4	M16	78	57	58	2	4	24	58	25	52	5	2.86	2.67
32	38	155/150	110	23	4	M20	82	65	66	2	4	24	62	31	64	5	3.50	3.28
40	45	170/165	125	23	4	M20	95	75	76	3	4	26	70	37	76	5	4.72	4.28
50	57	195	145	26/25	4	M24/M22	112	87	88	3	4	28	72	45	86	5	6.58	6.02
65	73	220	170	26/25	8	M24/M22	138	109	110	3	4	32	84	62	110	6	9.20	8.60
80	89	230	180	26/25	8	M24/M22	148	120	121	3	4	34	90	75	124	6	10.61	9.97
100	108	265	210	30	8	M27	172	149	150	3	4.5	38	100	92	146	6	15.54	14.70
125	133	315/310	250	34	8	M30	210	175	176	3	4.5	42	115	112	180	8	25.10	24.00
150	159	315/350	290	34	12	M30	250	203	204	3	4.5	46	130	136	214	8	34.43	33.26
175	194	385/380	320	34	12	M30	280	233	234	3	4.5	48	135	166	246	10	41.60	40.47
200	219	430	360	36/41	12	M33/M36	312	259	260	3	4.5	54	145	190	276	10	57.14	55.80
225	245	470	400	41	12	M36	352	286	287	3	4.5	56	165	212	312	10	73.30	71.90
250	273	505/500	430	41	12	M36	382	312	313	3	4.5	60	170	236	340	10	89.30	87.90
300	325	585	500	42/48	16	M39/M42	442	363	364	4	4.5	70	195	284	400	12	107.45	130.10
350	377	665	560	48/54	16	M45/M48	498	421	422	4	5	76	210	332	460	12	186.00	175.20
400	426	715	620	48/54	16	M45/M48	558	473	474	4	5	80	220	376	510	12	223.50	218.50
