【产品名称：侧装式偏心半球阀】
【产品型号：PQ340F/Y】
【产品介绍】：
侧装式偏心半球阀的密封半球体装配是从法兰一侧装入。借助驱动机构带动阀轴转动90°运动。此时，固定在阀轴上的偏心阀瓣（半球）同步旋转90°。顺时针旋转，偏心阀瓣进入阀座，在偏心作用下形成楔型机构。阀瓣逐渐压紧阀座，实现密封，关闭阀门。逆时针旋转时，偏心阀瓣则迅速脱离阀座，旋转90°时，阀门为全开状态。
【工作原理】：

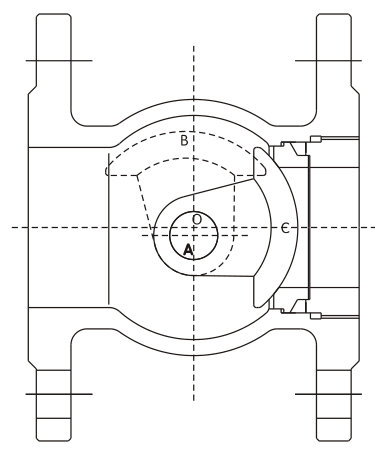

PQ340F/Y侧装式偏心半球阀执行器（或扳手）带动阀杆迫使关闭件球体绕中心A转动，球体自B点移至C点，此时相对阀门中心点O，从B到C的轨迹为一凸轮状偏心，右旋进入阀座是阀门关闭保持密封，该产品按凸轮原理设计，阀门关闭件从开启到关闭过程中，作用在阀座上的力逐渐增加，即关闭件表面与阀座由完全脱离至接触，并逐渐增大密封比压，直至完全密封，反之为开。见下图：

【产品应用】：
1、通用阀：设计合理，结构紧凑，具有流通阻力小，密封性好，操作轻便灵活，特别适应水、污水、蒸汽、纸浆等介质的低压管网，能够配制电动、气动装置，可实现远距离自动化操作。
2、煤粉喷吹用：用来控制含尘气体、颗粒流体的煤粉喷吹等固体输送的理想设备，广泛应用于冶金、选矿、电力等生产工艺中高炉煤粉喷吹、制粉系统以及除尘系统中的各种管线控制。
3、石油化工用：针对石油化工行业使用压力高、温度高，充满易燃、易爆、一般弱酸弱碱易腐蚀的介质，具有密封性好，耐腐蚀，启闭轻便，能够自动切除阀面结垢物等特点。
4、高炉煤气、燃气用：密封副采用Cr—Mn—Si硬质合金，耐火防爆防静电，密封副抗高温560℃，其抗腐蚀和抗咬合能力均是不锈钢密封副的6倍以上，适宜在煤气、焦炉煤气、水煤气、液化气、天然气的管道输送与加压门站上使用。
5、料浆混流体用:输送易沉淀结垢、结晶析出的溶液矿浆、料浆灰渣等工艺流程中两相混流体介质的工艺阀门，能够在关闭时破除结垢物障碍实现顺利关闭。
6、管线用:属于直通式半球阀，无缩径，阀体通道与管线连接的管道成直管相通，截面积相等，阻力小于缩径，全开、全闭只要转动90度即可达到，方便长距离管线输送控制。

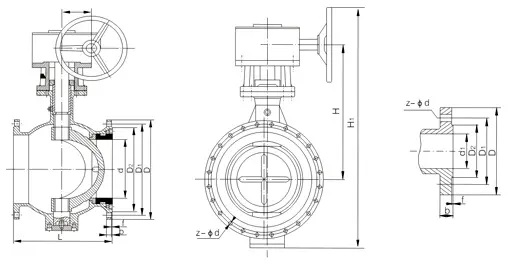

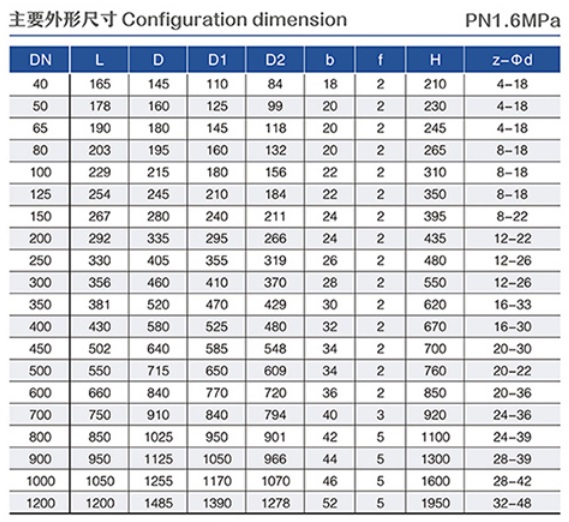

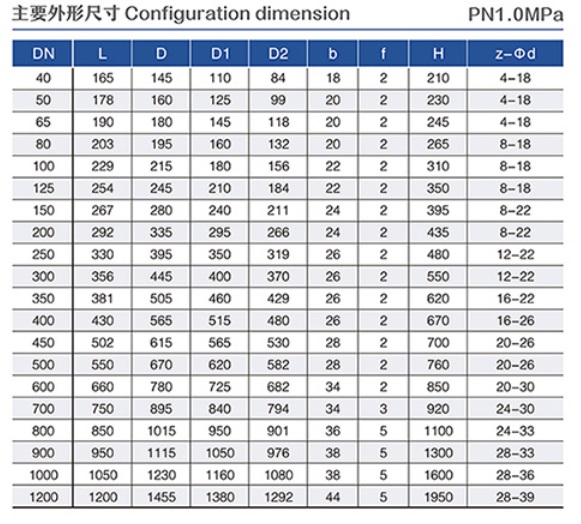

【主要连接尺寸】：
