【产品名称:V型球阀】 【产品型号:VQ340F VQ377F】 【产品介绍】: VQ340FV型球阀有硬密封、四氟密封调节球阀。阀芯设计成带有开关的V型缺口,用户可定制V型口角度。使用流通能力大,压力损失小,并具有精确的截流特性和控制功能,流量特性为近似等百分比。启闭件采用V型球缺结构,完全解决了阀腔易沉积介质的问题。 【工作原理】: VQ340FV型球阀采用带有V型切口的球芯结构,当阀在关闭时,可以剪切介质中纤维、微小颗粒,同时由于阀芯和阀座之间是无间隙回转,可自行擦拭球体及阀座上的积垢物,保持球体与阀座之间的密封。V型球阀采用带弹簧或板簧加载阀座结构,由于弹簧/板簧的弹性恢复力推动阀座,可使球芯与阀座之间长期具有密封性能。同时由于阀座采用弹簧加载的活动结构,可使阀座自动校正,以达到与球芯的吻合。 【产品特点】: 1、结构紧凑,体积小,可竖卧安装等优点。 2、采用可动金属阀座,自助补偿功能,密封性能及超长的使用寿命。 3、采用双轴承结构,机械稳定性能高,启动扭矩小,保证了阀门具有灵敏度和感应速度。 4、最大可靠(安全)性:阀体为一个整体,坚固耐用,操作不受管道压力影响,并可避免阀体渗漏。 5、可选配气动、电动、及气动调节型、电动调节型。具体请见本站执行器及调节阀部份。 6、V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质,并具有自洁功能,避免阀门卡死现象发生。 7、具有一个近似等百分比的固有流量特性及高达300:1的可调比,因此可以在广幅的变化范围内提供精确的控制。 8、最大流动容积:由于它的流线型外形以及满直角回转控制缘故,使容积的最大值特别高,流通能力特别大,流通阻力小。 【产品其他参数】: 公称压力 PN | 常温最大 工作压力 | 壳 体 试验压力 | 气密封 试验压力 | 高压密封 试验压力 | 1.6 | 1.6 | 2.4 | 0.6 | 1.76 | 2.5 | 2.5 | 3.8 | 0.6 | 2.75 | 4.0 | 4.0 | 6.0 | 0.6 | 4.4 | 6.4 | 6.4 | 9.6 | 0.6 | 7.1 | Class150 | 2.0 | 3.0 | 0.6 | 2.2 | Class300 | 5.0 | 7.5 | 0.6 | 5.5 |
壳体材料 | 阀座材料 | 适用温度 | 适用介质 | 碳钢C型 | PTFE+不锈钢 | ≤150℃ | 水、蒸汽油品等 | 不锈钢 | ≤250℃ | 铬镍钛P型 | PTFE+不锈钢 | ≤150℃ | 硝酸类 | 不锈钢 | ≤200℃ | 铬镍钼钛钢R型 | PTFE+不锈钢 | ≤150℃ | 醋酸类 | 不锈钢 | ≤200℃ | 铬钼钒钢I型 | 不锈钢 | ≤200℃ | 蒸汽、冶炼能源等 |
阀体、阀盖 | GB | WCB | ZG1Cr18NiTi | ZG0Cr18Ni12Mo2 | ZG15Cr1Mo1V | ASTM | WCB | CF8 | CF8M | WC9 | 球体 | GB | 2Cr13/1Cr18Ni9Ti | 1Cr18Ni9Ti /表面特殊处理 | 0Cr18Ni12Mo2 /表面特殊处理 | 25Cr2Mo1V /表面特殊处理 | ASTM | CA15 | CF8+HF | CF8M+HF | WC9+HF | 阀杆、固定轴 | GB | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2 | 25Cr2Mo1V | ASTM | 420 | 304 | 316 | F22a | 阀座 | GB | PTFE | 2Cr13 | PTFE | 1Cr18Ni9Ti | PTFE | 0Cr18Ni12Mo2 | D517 | ASTM | PTFE | 420 | PTFE | 304 | PTFE | 316 | HF | 填料 | GB | PTFE | 柔性石墨 | PTFE | 柔性石墨 | PTFE | 柔性石墨 | 柔性石墨 | ASTM | PTFE | 柔性石墨 | PTFE | 柔性石墨 | PTFE | 柔性石墨 | 柔性石墨 | 螺栓 | GB | 35 | 0Cr18Ni9 | 0Cr18Ni9 | 15Cr1Mo1V | ASTM | A193 B7 | A320-B8 | A320-B8 | A193-B16 | 螺母 | GB | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 20CrMo | ASTM | A194 2H | A194-8 | A194-8 | A194-4 |

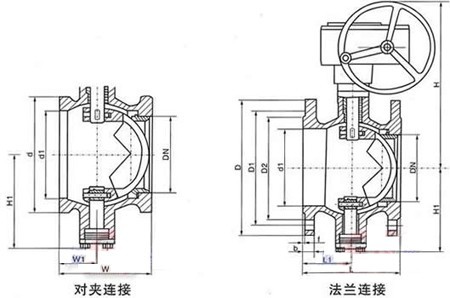

【执行标准】: ★设计和制造:GB/12237-1989; AP1608。 ★检验和试验:GB/T13927-1992; AP1608。 ★法兰连接:JB/T79.1~2-1994; ASME/ANSIB 16.5。 ★结构长度:GB/T12221-1989; ASME/ANSIB16.10。 V型法兰球阀尺寸:
公称压力 PN(MPa) | 公称通径 DN(mm) | 尺 寸(mm) | d1 | L | D | D1 | D2 | D6 | f | f2 | b | Z-φd | H1 | H2 | 1.6 | 25 | 25 | 150 | 115 | 85 | 65 | - | 2 | - | 14 | 4-14 | - | 75 | 32 | 32 | 165 | 135 | 100 | 78 | - | 2 | - | 16 | 4-18 | - | 105 | 40 | 40 | 180 | 145 | 110 | 85 | - | 3 | - | 16 | 4-18 | - | 95 | 50 | 50 | 200 | 160 | 125 | 100 | - | 3 | - | 16 | 4-18 | - | 107 | 65 | 65 | 220 | 180 | 145 | 120 | - | 3 | - | 18 | 4-18 | - | 142 | 80 | 80 | 250 | 195 | 160 | 135 | - | 3 | - | 20 | 8-18 | - | 152 | 100 | 100 | 280 | 215 | 180 | 155 | - | 3 | - | 20 | 8-18 | - | 178 | 125 | 125 | 320 | 245 | 210 | 185 | - | 3 | - | 22 | 8-18 | - | 252 | 150 | 150 | 360 | 280 | 240 | 210 | - | 3 | - | 24 | 8-23 | - | 272 | 200 | 200 | 400 | 335 | 295 | 265 | - | 3 | - | 26 | 12-23 | - | 342 | 2.5 | 25 | 25 | 150 | 115 | 85 | 65 | - | 2 | - | 16 | 4-14 | - | 75 | 32 | 32 | 165 | 135 | 100 | 78 | - | 2 | - | 18 | 4-18 | - | 85 | 40 | 40 | 180 | 145 | 110 | 85 | - | 3 | - | 18 | 4-18 | - | 95 | 50 | 50 | 200 | 160 | 125 | 100 | - | 3 | - | 20 | 4-18 | - | 107 | 65 | 65 | 220 | 180 | 145 | 120 | - | 3 | - | 22 | 8-18 | - | 142 | 80 | 80 | 250 | 195 | 160 | 135 | - | 3 | - | 24 | 8-18 | - | 152 | 100 | 100 | 280 | 230 | 190 | 160 | - | 3 | - | 28 | 8-23 | - | 178 | 125 | 125 | 320 | 270 | 220 | 188 | - | 3 | - | 30 | 8-25 | - | 252 | 150 | 150 | 360 | 300 | 250 | 218 | - | 3 | - | 34 | 8-25 | - | 272 | 200 | 200 | 400 | 360 | 310 | 278 | - | 3 | - | 34 | 12-25 | - | 342 | 4.0 | 25 | 25 | 150 | 115 | 85 | 65 | 58 | 2 | 4 | 16 | 4-14 | - | 75 | 32 | 32 | 180 | 135 | 100 | 78 | 66 | 2 | 4 | 18 | 4-18 | - | 107 | 40 | 40 | 200 | 145 | 110 | 85 | 76 | 3 | 4 | 18 | 4-18 | - | 95 | 50 | 50 | 220 | 160 | 125 | 100 | 88 | 3 | 4 | 20 | 4-18 | - | 107 | 65 | 65 | 250 | 180 | 145 | 120 | 110 | 3 | 4 | 22 | 8-18 | - | 142 | 80 | 80 | 280 | 195 | 160 | 135 | 121 | 3 | 4 | 22 | 8-18 | - | 152 | 100 | 100 | 320 | 230 | 190 | 160 | 150 | 3 | 4.5 | 24 | 8-23 | - | 178 | 125 | 125 | 400 | 270 | 220 | 188 | 176 | 3 | 4.5 | 28 | 8-25 | - | 252 | 150 | 150 | 400 | 300 | 250 | 218 | 204 | 3 | 4.5 | 30 | 8-25 | - | 272 | 200 | 200 | 502 | 375 | 320 | 282 | 260 | 3 | 4.5 | 38 | 12-30 | - | 342 |
, |
