【产品名称：氨用球阀】
【产品型号：Q41F-25/40】
【产品介绍】：
Q41F氨用球阀在阀体材料上选用耐腐蚀钢(碳素钢添加耐蚀合金元素)，可耐燃气、液氨腐蚀，低温可至-40℃-120℃。阀体全部采用精铸，防止阀门耐腐蚀性能差、壳体易穿孔的缺点。主要适用于冷冻、制冷、化工、石油、食品、冶炼、液化气等单位使用。 【工作原理】：
Q41F氨用球阀与普通法兰式球阀相同。启闭件为一个球体，利用球体绕阀杆的轴线旋转90度实现开启和关闭的目的。主要由阀体、球体、阀座、阀杆、手柄等部件组成。 【产品特点】：
1、结构紧凑，设计合理，通道流畅耐性好，流阻系数小。
2、易实现快速启闭，在管道上起到切断、分配和改变介质流动的作用。
3、本阀结构简单，密封可靠，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修。 【产品尺寸】：

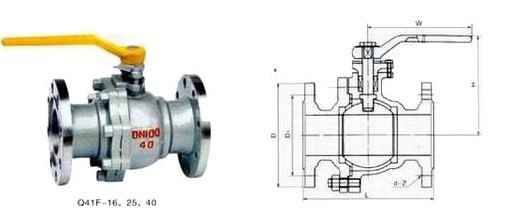

型号 | 通径（DN） | 主要外形尺寸（mm） | L | H | D | D1 | d-z | W |
Q41B-16 | 15 | 130 | 76 | 95 | 65 | 14-4 | 130 | 20 | 150 | 82 | 105 | 75 | 14-4 | 130 | 25 | 160 | 94 | 115 | 85 | 14-4 | 160 | 32 | 165 | 103 | 135 | 100 | 18-4 | 160 | 40 | 180 | 155 | 145 | 110 | 18-4 | 230 | 50 | 200 | 160 | 160 | 125 | 18-4 | 230 | 65 | 220 | 177 | 180 | 145 | 18-4 | 400 | 80 | 250 | 215 | 195 | 160 | 18-8 | 400 | 100 | 280 | 245 | 215 | 180 | 18-8 | 700 | 125 | 320 | 260 | 245 | 210 | 18-8 | 1100 | 150 | 360 | 270 | 280 | 240 | 23-8 | 1100 | 200 | 400 | 370 | 335 | 295 | 23-12 | 1500 | 250 | 533 | - | 405 | 355 | 25-12 | - | 300 | 610 | - | 460 | 410 | 25-12 | - |
Q41B-25
| 15 | 130 | 76 | 95 | 65 | 14-4 | 130 | 20 | 150 | 82 | 105 | 75 | 14-4 | 130 | 25 | 160 | 94 | 115 | 85 | 14-4 | 160 | 32 | 165 | 153 | 135 | 100 | 18-4 | 160 | 40 | 180 | 162 | 145 | 110 | 18-4 | 230 | 50 | 200 | 175 | 160 | 125 | 18-4 | 230 | 65 | 220 | 190 | 180 | 145 | 18-8 | 400 | 80 | 250 | 215 | 195 | 160 | 18-8 | 400 | 100 | 260 | 245 | 215 | 180 | 18-8 | 700 | 125 | 320 | 260 | 245 | 210 | 23-8 | 1100 | 150 | 360 | 275 | 280 | 240 | 23-8 | 1100 | 200 | 400 | - | 335 | 295 | 23-12 | - | 250 | 568 | - | 425 | 370 | 30-12 | - | 300 | 648 | - | 485 | 430 | 30-16 | - |
Q41B-40 | 15 | 130 | 103 | 95 | 65 | 14-4 | 130 | 20 | 150 | 112 | 105 | 75 | 14-4 | 130 | 25 | 160 | 123 | 115 | 85 | 14-4 | 160 | 32 | 180 | 150 | 135 | 100 | 18-4 | 160 | 40 | 200 | 165 | 145 | 110 | 18-4 | 230 | 50 | 220 | 172 | 160 | 125 | 18-4 | 230 | 65 | 250 | 197 | 180 | 145 | 18-8 | 400 | 80 | 280 | 222 | 195 | 160 | 18-8 | 400 | 100 | 320 | 236 | 230 | 190 | 23-8 | 700 | 125 | 400 | 236 | 270 | 220 | 25-8 | 1100 | 150 | 403 | 295 | 300 | 250 | 25-8 | 1500 | 200 | 550 |
| 375 | 320 | 30-12 | 1500 | 250 | 787 | - | 470 | 400 | 41-12 | - | 300 | 838 | - | 530 | 460 | 41-16 | - |
|
