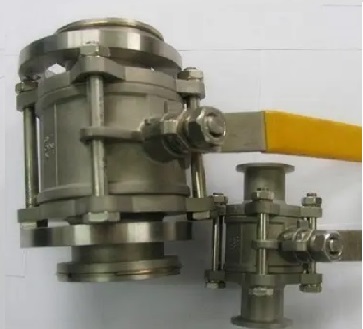

手动真空球阀(快装、螺纹、法兰)
  产品名称: 手动真空球阀(快装、螺纹、法兰)
  产品型号: GU


  咨询电话:021-51602595 黄经理
 相关产品
 气动真空球阀(螺纹、快装、法兰)
 电动真空球阀(快装、螺纹、法兰)
 手动真空球阀(快装、螺纹、法兰)


【产品名称:手动真空球阀】

【产品型号:GU】

    GU手动真空球阀分为三种不同的连接形式,按照GB6070标准的活套法兰连接、按照GB4982标准的快卸法兰连接和螺纹式连接适用真空范围:0.6×106~1.3×10-4pa。用于真空系统中接通或切断管路的介质流。该阀为直通式手动球阀,靠球面密封,因而既能用在真空状态下,也能在低压状态下使用,并可任意位置安装。适用的工作介质为带酸、碱性的气体或液体。

【产品介绍】:
    GU手动真空球阀是在真空系统中用来开启或隔断气流的阀门,广泛适用各类气体,液体等正、负压力管道系统,符合GMP标准。

【工作原理】:
    GU手动真空球阀开关为旋转90度的动作,旋塞体为球体,在管路中主要用来做切断、分配和改变空气的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。

【产品特点】:
1、对于不同的目的和工况,可方便选用不同的材料予以解决。
2、可在高真空状态下使用,也可在低压的系统下使用,达到正负压同用的优点。
3、不仅结构简单、密封性好、而且安装尺寸小,驱动力矩小,操作简单,易实现快速启闭。
4、可靠的唇形弹性阀座的设计克服了传统阀座没有弹性补偿力、开关力矩大、容易抱死球体的缺陷。

【产品其他参数】:

螺纹连接的外形及连接尺寸(JB919)

型号

DN

G

H

E

L

GU-10(G)

10

3/8"

52

105

68

GU-16(G)

16

1/2"

64

130

72

GU-20(G)

20

3/4"

67

130

82

GU-25(G)

25

1"

83

165

90

GU-32(G)

32

1-1/4"

89

165

112

GU-40(G)

40

1-1/2"

100

190

120

GU-50(G)

50

2"

125

190

145

GU-63(G)

63

2-1/2"

150

250

185

GU-80(G)

80

3"

161

250

210

GU-100(G)

100

4"

180

280

268

活套法兰连接(GB6070)

型号

DN

D

Do

H

E

L

n-φc

GU-10(F)

10

55

40

52

105

84

4-φ6.6

GU-16(F)

16

60

45

64

130

84

4-φ6.6

GU-25(F)

25

70

55

83

165

114

4-φ6.6

GU-32(F)

32

90

70

89

165

140

4-φ9

GU-40(F)

40

100

80

100

190

160

4-φ9

GU-50(F)

50

110

90

125

190

170

4-φ9

GU-63(F)

63

130

110

150

250

195

4-φ9

GU-80(F)

80

145

125

161

250

220

8-φ9

GU-100(F)

100

165

145

180

280

280

8-φ9

快卸法兰连接(GB498)

型号

DN

D1

D

H

E

L

GU-10(KF)

10

12.2

30

52

105

84

GU-16(KF)

16

17.2

30

64

130

84

GU-25(KF)

25

26.2

40

83

165

114

GU-32(KF)

32

34.2

55

89

165

140

GU-40(KF)

40

41.2

55

100

190

160

GU-50(KF)

50

52.2

75

125

190

17

,
