单偏心软密封蝶阀(WBLX、D72X )
  产品名称: 单偏心软密封蝶阀(WBLX、D72X )
  产品型号: WBLX(D72X)


  咨询电话:021-51602595 黄经理
 相关产品
 对夹衬胶蝶阀(D71J-10)
 对夹半衬蝶阀(D71JH-10)
 单偏心软密封蝶阀(WBLX、D72X )
 蜗轮单偏心蝶阀(WBGX、D372X)


 【产品名称:单偏心软密封蝶阀】

【产品型号:D72X】

    D72X单偏心软密封蝶阀蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有流体控制特性和关闭密封性能。

【产品介绍】:
    D72X单偏心软密封蝶阀解决同心蝶阀的蝶板与阀座的挤压问题、由此产生了单偏心蝶阀、其结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压。

【工作原理】:
    D72X单偏心软密封蝶阀的结构特征为阀杆轴心偏离了蝶板中心、从而使蝶板上下端不再成为回转轴心、分散、减轻了蝶板上下端与阀座的过度挤压,解决了同心蝶阀的蝶板与阀座的挤压问题。

【产品特点】:
1、可以任何位置安装,维修方便。
2、操力矩小,操作方便,省力灵巧。
3、密封材料耐老化、耐腐蚀,使用寿命长等特点。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。

【产品其他参数】:



公称通经DNmm)

502000

501600

公称药理PNMPa)

0.6

1.0

1.6

密封试验(MPa)

0.66

1.1

1.76

强度试验(MPa)

0.9

1.5

2.4

适用温度

丁腈橡胶:-40℃~

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动


主要零部件材料





零件名称

材料

阀体

WCBQT450-10HT200HT250

蝶板

WCBQT450-10HT200HT250

阀轴

2Cr13

密封圈

丁腈耐油橡胶

填料

柔性石墨


执行标准





制造标准

GB/T 122387-89

法兰标准

GB9113-2000GB17241.6-1998

结构长度标准

GB12221-89

检验标准

GB/T 13927-92

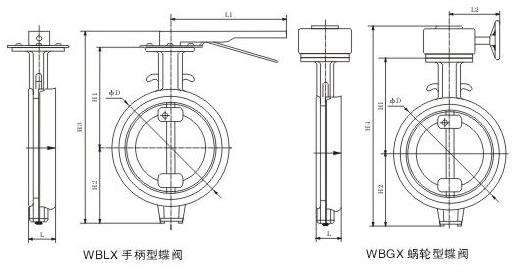

主要外形连接尺寸
单位:mm



DN

L

H

H2

A

B

ФD



50

43

224

77

267

112.5

106



65

46

240

85

267

123

124



80

46

279

95

267

138

162



100

52

286

105

267

150

162



125

56

329

129

345

168

192



150

56

354

132

345

190

216



200

60

438

165

353

227.5

270



250

68

493

197

353

251

326



300

78

570

234

380

284.5

376





,
