	产品名称：	对焊式蝶阀（D363H-16C）
	产品型号：	D363H-16C


	咨询电话：021-51602595 黄经理

相关产品

对夹双偏心蝶阀(D372F-16C 16P)

对焊式蝶阀（D363H-16C）

【产品名称：对焊式蝶阀】

【产品型号：D363H-16C】

D363H对焊式蝶阀产品符合GB/T13927-92阀门压力试验标准。采用精密的U形弹性密封圈和三偏心多层次金属硬密封结构，用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

【产品介绍】：
D363H对焊式蝶阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有耐腐蚀性，使用寿命长。

【工作原理】：
D363H对焊式蝶阀采取三偏心金属密封结构，开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。

【产品特点】：
1、具有耐高温、高压、耐腐蚀、耐磨损等特点。
2、结构紧凑、体积小、重量轻、操作灵活、使用方便。
3、此阀无法兰，对管道和保温包扎带来方便和美观。
4、采用焊接结构，使阀门与管道平面达到零泄漏。
5、采用三维偏心弹性或多层次硬密封结构，其密封性能可靠达到零泄漏。

【产品其他参数】：

标准与规范

设计与制造	压力 -温度等级	焊接型式	试验与检验
GB/T12238、JB/T8527	GB/T9131	GB/T12224	GB/T13927、JB/T9092

型号、材料及主要参数

配管	公称压力	焊接坡口按	产品型号
GB/T 9112- 2000	1.0	GB/T 12224	D63H-1OC	D63W-10P	D63W-10P8	D63W-10P3	D63W-10R	D63W-10R8	D63W-10R3
	1.6		D63H-16C	D63W-16P	D63W-16P8	D63W-16P3	D63W-16R	D63W-16R8	D63W-16R3
	2.5		D63H-25	D63W-25P	D63W-25P8	D63W-25P3	D63W-25R	D63W-25R8	D63W-25R3
主要零件材料	阀体		WCB	ZG1Cr18 Ni9Ti	CF8	CF3	ZG1Cr18Ni 12M02Ti	CF8M	CF3M
	压圈		WCB	ZG1Ccr18 N19T1	304	3041	ZG1Cr18N1 12M02T1	316	3161
	蝶板		WCB	ZG1Cr18 Ni9Ti	CF8(304)	CF3f30411	ZG1Cr18Ni 12M02Ti	CF8M(316)	CF3Mf31611
	阀杆		2Cr13	1Cr18N19T1	OCr19N19	OOCr19N111	1Cr18N1 12M02T1	OOCr17N14 M02	OOCr17N14 M02
	阀座		1Cr18Ni9Ti	OCr19Ni9	OOCr19Ni11	OOCr19Ni11	OCt17Ni12 M02	OOCr17N14 M02	OOCr17N124 M02
适用工况	适用介质		水、蒸汽、油品等	硝酸等腐蚀性介质		强氧化性介质	醋酸等腐蚀性介质		尿素等腐蚀性介质
手动蝶阀			示倒： D63H-16C
蜗轮传动蝶阀			在阀门类型代号 D后加入“3”表示，示例：D363H-16C
气动蝶阀			在阀门类型代号 D后加入“6”表示，示倒：D663H-16C
电动蝶阀			在阀门类型代号 D后加入“9”表示，示例：D963H-16C

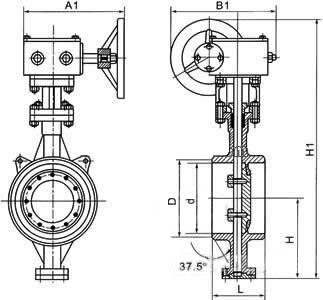

外形尺寸

公称压力									PN0.6
通径		外形尺寸（参考值）							参考重量（kg）
毫米	英寸	L	D	d	H	H1	A	B	参考重量（kg）
600	24	390	636	602	499	1280	570	660	450
700	28	430	726	692	566	1480	750	550	660
800	32	470	826	792	632	1608	750	550	780
900	36	510	926	892	693	1857	750	550	820
1000	40	550	1028	992	757	2038	900	750	1460
1200	48	630	1228	1192	851	2237	1000	925	1590
1400	56	710	1428	1392	876	2411	1000	925	2185
1600	64	790	1628	1592	1095	2756	1000	925	3210
1800	72	870	1828	1792	1214	3093	1100	980	4090
2000	80	950	2028	1992	1332	3355	1100	980	5610

公称压力									PN1.0
通径		外形尺寸（参考值）							参考重量（kg）
毫米	英寸	L	D	d	H	H1	A	B	参考重量（kg）
600	24	390	636	602	499	1280	570	660	465
700	28	430	726	692	566	1480	750	550	680
800	32	470	826	792	632	1608	750	550	810
900	36	510	926	892	693	1857	750	550	860
1000	40	550	1028	992	757	2038	900	750	1625
1200	48	630	1228	1192	851	2237	1000	925	1770
1400	56	710	1428	1392	876	2411	1000	925	2426
1600	64	790	1628	1592	1095	2756	1000	925	3560
1800	72	870	1828	1792	1214	3093	1100	980	4545
2000	80	950	2028	1992	1332	3355	1100	980	6230

公称压力									PN1.6
通径		外形尺寸（参考值）							参考重量（kg）
毫米	英寸	L	D	d	H	H1	A	B	参考重量（kg）
80	3	180	90	78	90	356	180	200	27
100	4	190	110	96	100	375	180	200	34
125	5	200	135	121	113	401	180	200	41
150	6	210	161	146	130	450	270	280	43
200	8	230	222	202	205	545	400	425	81
250	10	250	278	254	235	630	400	425	102
300	12	270	330	303	275	715	450	560	132
350	14	290	382	351	309	817	450	560	164
400	16	310	432	398	346	923	535	580	193
450	18	330	484	450	932	1059	535	580	238
500	20	350	535	501	427	1126	535	580	302
600	24	390	636	602	509	1369	570	660	457
700	28	430	726	692	572	1492	750	550	810
800	32	470	826	792	638	1622	750	550	1093
900	36	510	926	892	700	1924	750	550	1410
1000	40	550	1028	992	765	2054	900	750	1870
1200	48	630	1228	1192	860	2259	1000	925	2082
1400	56	710	1428	1392	986	2610	1000	925	2850
1600	64	790	1628	1592	1106	2856	1000	925	4235
1800	72	870	1828	1792	1226	3121	1100	980	5346
2000	80	950	2028	1992	1345	3385	1100	980	7328

公称压力									PN2.5
通径		外形尺寸（参考值）							参考重量（kg）
毫米	英寸	L	D	d	H	H1	A	B	参考重量（kg）
80	3	180	90	78	90	356	180	200	38
100	4	190	110	96	106	387	180	200	40
125	5	200	135	121	122	413	180	200	60
150	6	210	161	146	136	459	270	280	65
200	8	230	222	202	215	585	400	425	85
250	10	250	278	254	247	649	400	425	135
300	12	270	330	303	288	771	450	560	175
350	14	290	382	351	333	929	450	560	195
400	16	310	432	398	359	993	535	580	295
450	18	330	484	450	405	1053	535	580	350
500	20	350	535	501	444	1245	535	580	510
600	24	390	636	602	521	1750	570	660	625
700	28	430	726	692	586	1519	750	550	925
800	32	470	826	792	659	1659	750	550	1260
900	36	510	926	892	720	1829	750	550	1790
1000	40	550	1028	992	780	1949	900	750	1940
1200	48	630	1228	1192	889	2243	1000	925	2810
1400	56	710	1428	1392	1000	2462	1000	925	3500

公称压									PN4.0
通径		外形尺寸（参考值）							参考重量（kg）
毫米	英寸	L	D	d	H	H1	A	B	参考重量（kg）
80	3	180	90	78	108	430	180	200	39
100	4	190	110	96	108	392	180	200	50
125	5	200	135	120	120	414	180	200	75
150	6	210	161	145	135	494	270	280	100
200	8	230	222	200	202	578	400	425	135
250	10	250	278	252	235	673	400	425	190
300	12	270	330	301	280	793	450	560	240
350	14	290	382	351	315	921	450	560	320
400	16	310	432	398	355	1021	535	580	450
450	18	330	484	448	370	1143	535	580	500
500	20	350	535	495	420	1192	535	580	560
600	24	390	636	595	490	1327	570	660	720

注：焊接蝶阀尺寸可安装客户要求尺寸加工。
