消防卡箍蝶阀(D81X-16Q)
  产品名称: 消防卡箍蝶阀(D81X-16Q)
  产品型号: D81X-16Q


  咨询电话:021-51602595 黄经理
 相关产品
 消防卡箍蝶阀(D81X-16Q)
 消防蝶阀(BWSX、D371X)


【产品名称:消防卡箍蝶阀】

【产品型号:D81X-16Q】

    D81X消防卡箍蝶阀又名消防沟糟蝶阀,具有安装快速、简易、安全、可靠、不受安装场地限制、便于管道与阀门的维修保养,沟槽式(卡箍)有隔振隔音与一定的角度范围内有克服管道连接不同轴而产生仿差,解决温差所产生热胀冷缩等优点。

【产品介绍】:
    D81X消防卡箍蝶阀可显示出阀门开关状态,具有直观、清晰是消防供水系统截流及实现截流状态电信号监控的阀门。所以广泛大量的适用于消防系统中。

【工作原理】:
    D81X消防卡箍蝶阀蝶板和信号输出元件实现同步运动,消除系统累计误差影响,显示阀门启闭状态。阀门处于全开流量的100%~80%范围内始终输出接通(开启)信号,绿色信号灯亮,小于全开流量80%时输出关断(关闭)信号,绿色信号灯灭,红色信号灯亮。

【产品特点】:
1、过流面积大、流阻系数小、流通能力大。
1、蝶板采用整体包胶抗老化抗辐射、经久耐用。
1、密封性能可靠、不受介质注射限制(双向密封)。
1、结构紧凑、体积小、重量轻、操作灵活、维修方便。

【产品其他参数】:

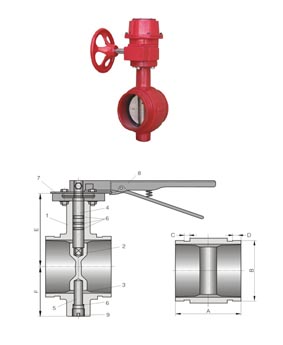

产品说明:



序号名称国标标准
1阀体球铁QT450-10
2阀板球铁QT450-10
3橡胶EPDM
4上轴不锈钢1Cr13
5下轴不锈钢1Cr13
6O形圈丁腈
7定位齿盘碳钢45#
8手柄玛钢
9丝堵碳钢45#
规格尺寸 (mm)
mminchABCDEF
50281608168557
652.5977381610665
803978981611375
1004116114101613590
12551481411016148110
15061481681016181124
20081342191119204155
250101592731319230190
300121663241319270230
