【产品名称：高温高压焊接截止阀】 【产品型号：J61Y-P54、P55、P57】 J61Y高温高压焊接截止阀阀盖上设计了上密封座，在全开状态下使填料密封更为可靠并方便填料的更换。填料、垫片亦根据实际工况或用户要求合理选配，可适用于各种压力，温度及介质工况，密封可靠。中大口径设置滚动轴承，启闭轻松。 【产品介绍】：
J61Y高温高压焊接截止阀适用于公称压力PN200～PN320 及P54/100V～P57/170V ，工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质。 【工作原理】：
J61Y高温高压焊接截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。 【产品特点】：
1、阀门与管路连接采用焊接式结构。
3、结构紧凑、启闭性好、高度小、维修方便。
2、密封面不易磨损、擦伤、密封性能好。寿命长。
4、适用于水、蒸汽、油品管路上、具有耐高温、耐高压的特点。 【主要性能和使用范围】： 产品型号 | 公称压力 | 试验压力 | 工作压力 | 工作温度(℃) | 适用介质 | 壳体强度 | 密封 | P54 | P55 | P57 | J61H/Y-100 | 10 | 15 | 11 |
|
|
| ≤450 | 水、蒸汽、油品 | J61H/Y-200 | 20 | 30 | 22 |
|
|
| J61H/Y-250 | 25 | 38 | 28 |
|
|
| J61H/Y-320 | 32 | 48 | 36 |
|
|
| J61Y-P54/100V |
| 30 | 22 | 10 |
|
| ≤540 | 蒸 汽 | J61Y-P54／140V |
| 38 | 28 | 14 |
|
| J61Y-P54／170V |
| 48 | 36 | 17 | 10 |
| J61Y-P55／100V |
| 38 | 28 |
| 14 |
| ≤555 | J61Y-P55／140V |
| 48 | 36 |
| 17 |
| J61Y-P55／170V |
| 53 | 39 |
|
| 10 | J61Y-P57／100V |
| 48 | 36 |
|
| 14 | ≤570 | J61Y-P57／140V |
| 55 | 40 |
|
| 17 | J61Y-P57／170V |
| 60 | 44 |
|
|
|
【主要零部件材料】： 零件名称 | 阀体 | 阀盖 | 阀杆 | 阀瓣 | 密封面 | 填料 | 阀杆螺母 | 手轮 | 紧固体 | J61H型 | 25
WCB | 25
40Cr | 铬不锈钢
铬钼铝钢化 | 铬不锈钢 | 铬不锈钢 | 柔性石墨 | 铝青铜 | 可锻铸铁 | 优质碳钢钼钢 | J61Y型 | 25
WCB | 25
40Cr | 铬不锈钢
铬钼铝钢化 | 25 | 硬质合金 | 柔性石墨 | 铝青铜 | 可锻铸铁 | 优质碳钢铬钼钢 | J61Y-P54型 | ZG20CrMolV 12CrlMolV | 12C r1MolV | 20CrMol V
25CrlMolV | 12CrlMolV | 硬质合金 | 柔性石墨 | 铝青铜 | 可锻铸铁 | 铬钼钢 | J61Y-P55型 | ZG25CrMol V12CrlMolV | 12C r1MolV | 20CrMol V
25CrlMolV | 12C r1MolV | 硬质合金 | 柔性石墨 | 铝青铜 | 可锻铸铁 | 铬钼钢 | J61Y-P57型 | ZGl5CrMolV 12CrlMolV | 12CrlMolV | 20CrMol V25CrlMolV | 12CrlMolV | 硬质合金 | 柔性石墨 | 铝青铜 | 可锻铸铁 | 铬钼钢 |

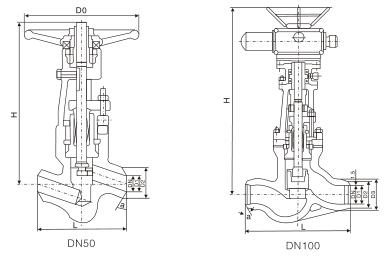

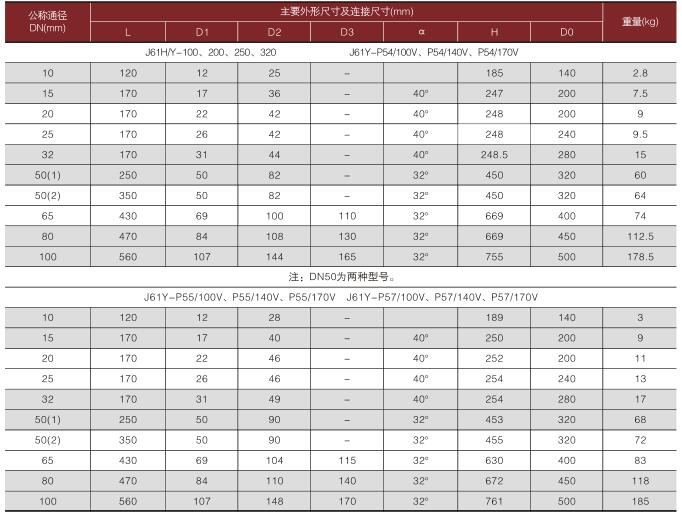

【产品尺寸】：
|
