【产品名称：氧气截止阀】 【产品型号：JY41W-16P 25P 40P】 【产品介绍】：
JY41W氧气截止阀设计有防静电，耐火结构，各零部件在装配中严格进行脱脂处理。阀体等部件选用不锈钢并经酸洗、钝化，检查和试验用不含任何油脂的水进行高压密封试验，用0.6Mpa气体做泄漏试验，阀门无泄漏。 【工作原理】：
JY41W氧气专用截止阀采用材质硅黄铜或不锈钢铸造而成，具有机械强度高，耐磨损、安全性好等优点。禁油处理使用在氧气管路上，具有的防爆阻燃性能，消除了氧气管路上的不安全因素。 【产品特点】：
1、各零部件在装配中严格进行脱脂处理。
2、操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。
3、在阀杆与阀体及阀杆与球体之间设置导电弹簧，具有防火防静电结构。 【型号名称代表】：
JY表示无旁通，无副阀瓣氧气截止阀 JYU表示带旁通，无副阀瓣氧气截止阀 JYK表示无旁通，带副阀瓣氧气截止阀 JYUK表示带旁通，带副阀瓣氧气截止阀 【性能参数】： 公称通径（DN） | 15－400 | 公称压力（MPa） | 1.6 | 2.5 | 4.0 | 试验压力
（MPa） | 强度 | 2.4 | 3.75 | 6.0 | 密封 | 1.76 | 2.75 | 4.4 | 适用温度 | ≤200℃ | 适用介质 | 氧气 | 阀体 | 硅黄铜、不锈钢 | 阀杆 | 不锈钢 | 阀芯 | 铜、不锈钢 | 填料 | 聚四氟乙烯 |

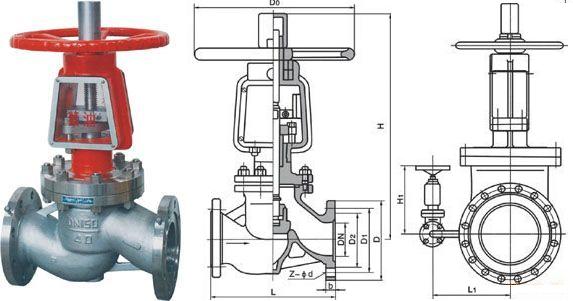

【主要外形和连接尺寸】:
1.6MPa | DN | L | D | D1 | D2 | b | n-Φd | H | Do | 凸面法兰 RF JY41W-16P JY41W-16T JY41Y-16P JY41Y-16T | 25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 305 | 160 | 32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 316 | 160 | 40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 328 | 180 | 50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 356 | 200 | 65 | 290 | 180 | 145 | 125 | 18 | 4-Φ18 | 389 | 280 | 80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 400 | 280 | 100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 460 | 320 | 125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 528 | 320 | 150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 668 | 450 | 200 | 600 | 335 | 295 | 265 | 26 | 26-Φ23 | 795 | 500 | 250 | 650 | 405 | 355 | 320 | 30 | 30-Φ25 | 910 | 560 | 300 | 750 | 460 | 410 | 375 | 30 | 30-Φ25 | 1200 | 640 | 350 | 850 | 520 | 470 | 435 | 34 | 34-Φ25 | 1200 | 720 | 400 | 950 | 580 | 525 | 485 | 36 | 36-Φ30 | 1560 | 800 |
|
