【产品名称：自密封高压截止阀】 【产品型号：J41Y-2500LB】 J41Y自密封高压截止阀阀体的材质有: A105、F304、F304L、F316、F316L、F11、F22。工作压力1.6-42MPA(美标从150LB-2500LB)。工作温度-20℃- 550℃，阀门口径从DN10-DN50。 【产品介绍】：
J41Y自密封高压截止阀采用压力自紧式阀盖设计，其阀体与阀盖用螺纹连接，内压自密环密封。具有高压的同时也可耐高温，用在火电厂、核电站，石油化工系统的高温、高压管路上。 【工作原理】：
J41Y自密封高压截止阀阀体、阀盖等承压件采用整体锻造(胎模型锻)，阀体法兰也可采用焊接形式及螺纹连接。阀杆头部设计有锥形的上密封面，当阀门全开时阀盖的上密封座吻合，无外泄漏。阀体与阀座的连接形式有法兰连接、焊接。在阀体上对堆焊合金层或不锈钢阀门直接在阀体上加工而成，堆焊层厚度大干等于2mm。 【产品特点】：
1、结构紧凑、启闭性好、高度小、维护方便。
2、中腔采用自密封结构，压力越高，密封性越好。
3、具有抗气蚀作用耐磨、耐蚀、耐冲刷、使用寿命长。
4、密封面为硬质合金不易磨损、擦伤、密封性能好，寿命长。
5、阀体阀盖为整体锻制而成，强度高，造型美观，材质可靠。
6、中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。

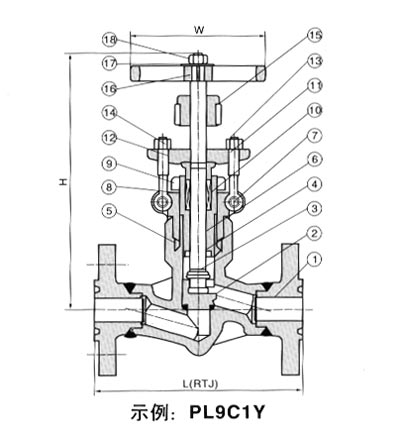

7、阀杆表面经耐磨处理，耐磨耐蚀，启闭磨擦小，确保产品无外漏。 900Lb-2500Lb 标准材质明细表
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | Type A105N | Type A182 F22 | Type A182 F304(L) | Type A182 F316(L) | 1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 阀瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | 3 | 阀杆 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) | 4 | 密封座 | A105N | A182 F304 | A182 F304(L) | A182 F316(L) | 5 | 密封环 | A182 F304 | A182 F304(L) | F316(L) | 6 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 7 | 圆柱销 | A276 420 | A182 F304 | 8 | 垫圈 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) | 9 | 提升螺母 | A194 2H | A194 4 | A194 8 | A193 B8M | 10 | 填料 | 不锈钢+柔性石墨 | 11 | 填料压套 | A276 410 | A182 F304 | 12 | 填料压板 | A105 | A182 F304 | 13 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | 14 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 15 | 阀杆螺母 | A273 420 | 16 | 手轮 | A197 | 17 | 铭牌 | SS | 18 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
※注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢 尺寸（mm)和重量（Kg） NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | L(RTJ) | 900～1500Lb | 216 | 229 | 254 | 279 | 305 | 368 | 2500Lb | 264 | 273 | 308 | 349 | 384 | 451 | H（开） | 900～1500Lb | 318 | 318 | 318 | 398 | 408 | 524 | 2500Lb | 333 | 333 | 333 | 410 | 420 | 524 | W | 160 | 160 | 180 | 200 | 250 | 280 | 重量 | 900～1500Lb | 15.5 | 16.9 | 18.9 | 28.9 | 32.3 | 52.8 | 2500Lb | 18.0 | 20.5 | 23.0 | 36.1 | 45.0 | 81.5 |
|
