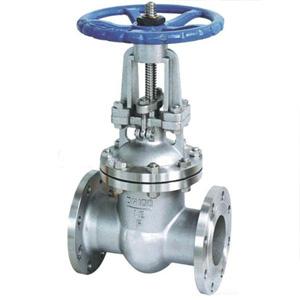

【产品名称：排渣闸阀】 【产品型号：PZ41H-16C】 PZ41H排渣闸阀适用于工作压力1.6～6.4MPa，工作温度0～100℃的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中灰水混合物，渣水混合物。 【产品介绍】：
PZ41H排渣闸阀中大口径设置滚动轴承，启闭轻松。阀杆经调质和表面氮化处理，有抗腐蚀性，抗擦伤性和耐磨性。阀体出口流道成型，不存渣，启闭灵活，不卡阻。密封副材料为耐磨陶瓷或耐磨合金，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。启闭件采用半密封副强制密封。 【工作原理】：
PZ41H排渣闸阀排渣闸阀过流部件材质跟普通闸阀不一样，耐磨性要好。另外结构上也不一样，不能存渣，一般在出口底部设有排渣沟，利于排渣。采用明杆楔式刚性单闸板，阀座密封面材料为硬质合金（碳钢+钴铬钨），适用于电厂、冶金和水泥等行业的煤粉、灰渣等物料的输送管线，起到截止和通流的作用。 【产品特点】：
1、设有排渣沟，利于排渣。
2、三角形的支架节省原料，保证需要的力学性强。
3、不锈钢阀杆经久耐用，双头螺使益的启闭更为迅速。
4、上密封填料设计，使上密封安全有效，经久耐用。
5、阀体上的导向块使闸板正确运动．挤压块保证闸板有效密封。
6、可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物。 【产品其他参数】： 主要零件的材料说明： 阀 体 | WCB | 阀 盖 | WCB | 支 架 | WCB | 闸 板 | WCB+耐磨合金 | WCB+陶瓷 | 阀 杆 | 2Cr13 | 阀 座 | WCB+耐磨合金 | WCB+陶瓷 | 密封环 | 增强柔性石墨 | 填 料 | 增强柔性石墨 | 阀杆螺母 | ZCuA110Fe3 |

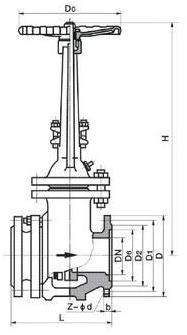

设计与制造标准： ●设计与制造：GB12234 GB2595 ●法兰尺寸：GB9113 JB/T79 ●压力温度：JB/T74 GB9131 ●结构长度：GB/T12221 ●对焊连接尺寸：--- ●检验与试验：JB/T9092 GB13927 安装尺寸及重量：
GB 1.6Mpa | DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | L | 250 | 280 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | H | 335 | 510 | 685 | 790 | 885 | 1015 | 1190 | 1350 | 1460 | 1620 | 1800 | D0 | 250 | 280 | 300 | 300 | 350 | 400 | 450 | 500 | 500 | 550 | 550 | Wt | 60 | 78 | 96 | 158 | 222 | 289 | 365 | 558 | 850 | 1164 | 1482 | ★ | - | - | - | - | - | - | - | 750 | 1000 | 1200 | 1800 | GB 2.5Mpa | DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | L | 250 | 280 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | H | 335 | 510 | 685 | 790 | 885 | 1015 | 1190 | 1350 | 1460 | 1620 | 1800 | D0 | 250 | 280 | 300 | 300 | 350 | 400 | 450 | 500 | 500 | 550 | 550 | Wt | 99 | 118 | 147 | 204 | 273 | 373 | 478 | 680 | 1008 | 1344 | 1827 | ★ | - | - | - | - | - | - | - | 900 | 1200 | 1800 | 2500 | GB 4.0Mpa | DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | L | 250 | 310 | 350 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | H | 340 | 508 | 680 | 800 | 875 | 1010 | 1180 | 1230 | 1280 | 1415 | 1560 | D0 | 250 | 300 | 300 | 400 | 500 | 500 | 550 | 600 | 600 | 700 | 750 | Wt | 98 | 126 | 156 | 228 | 298 | 372 | 450 | 530 | 610 | 690 | 772 | ★ | - | - | - | - | - | - | - | 1200 | 1800 | 2500 | 2500 | GB 6.4Mpa | DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | L | 250 | 310 | 350 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | H | 340 | 508 | 680 | 800 | 875 | 1010 | 1180 | 1230 | 1280 | 1415 | 1560 | D0 | 250 | 300 | 300 | 400 | 500 | 500 | 550 | 600 | 600 | 700 | 750 | Wt | 142 | 168 | 210 | 270 | 367 | 450 | 532 | 548 | 615 | 695 | 778 | ★ | - | - | - | - | - | - | - | 1800 | 2500 | 5000 | 5000 |
, |
