【产品名称：高压卡箍闸阀】

【产品型号：Z83Y-450】

Z83Y高压卡箍闸阀是单闸板结构，有非金属密封和金属密封两种，主要用于油矿钻井泥浆循环系统设备，控制水、油、泥浆、聚合物、粘土胶、天然气等管线的流通与关闭，适用于压力16.0MPa～45.0MPa，工作温度≤121℃。

【产品介绍】：
 Z83Y高压卡箍闸阀可用于PN450公斤压力，可配焊接头、卡箍（卡箍头、卡箍皮）。具有密封性能可靠、启闭力矩小、具有抗硫耐磨、使用寿命长、可通毛球清扫管线等特点；卡箍平板闸阀适用水、石油、天然气、蒸汽等非腐蚀性和腐蚀性介质的管路系统中作启闭装置。

【工作原理】：
    Z83Y高压卡箍闸阀启闭是平板闸板，平板闸板的上端与阀杆衔接，阀杆通过与手轮连接带动闸板的升降启闭，阀座由包覆橡胶或堆焊硬质合金的两圆环内骨架及支撑环构成，其水平截面呈长轴与液流方向一致的椭圆形，嵌装在阀体进、出液端之间的盲孔中，包覆橡胶的两圆环内骨架之间留有宽度小于平板闸板厚度的圆弧槽。

【产品特点】：
1、阀座、闸板密封面喷焊硬质合金，耐腐、耐磨、耐冲蚀。
2、阀门为全封闭结构，防止外部杂质进入内腔，有效保护内部零件。
3、阀杆密封采用O型圈和凹槽结构，解决了阀杆处的泄漏。
4、采用平衡浮动阀座，双向启闭，密封副面间摩擦力小，密封可靠，使用寿命长。
5、闸板表面、弹簧表面采用镀镍磷合金，耐磨损、抗腐蚀能力大大增强。
6、闸板下部开有与流道直径相等的导流孔，流阻系数很小，无压力损失，可通球清扫管线。
7、壳体表面采用双层无机富锌防腐涂料，防止了阀门外壳的腐蚀，使用寿命明显长于管道。

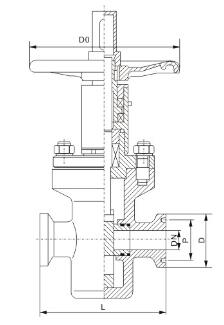

外形及连接尺寸Main external and connecting dimensions
