【产品名称：弹性座密封明杆闸阀】

【产品型号：Z41X-16Q、RRHX】

Z41X、RRHX弹性座密封明杆闸阀是软密封弹性座封闸阀，具有开关轻巧、密封可靠、弹性记忆佳及使用寿命长等显著优点。

【产品介绍】：
Z41X、RRHX弹性座密封明杆闸阀采用无凹腔结构，阀体阀盖内外表面喷涂环氧树脂，闸板表面包覆橡胶，利用弹性闸板产生微量弹性变形的补偿作用达到密封效果。

【工作原理】：
    Z41X、RRHX弹性座密封明杆闸阀阀杆螺母在阀盖或支架上，开闭闸板时，用旋转阀杆螺母来实现阀杆的升降，这种结构对阀杆的润滑有利，开闭程度明显。工作原理是在升降杆上有梯形螺纹，通过阀门顶端的螺母以及阀体上的导槽，将旋转运动变为直线运动，也将操作转矩变为操作推力，来实现闸板的启闭。

【产品特点】：
1、整体阀盖暗杆设计，结构紧凑；
2、阀杆螺母与闸板两体结构，无卡阻现象发生；
3、有防腐性能，壳体内，外表面喷涂环氧树脂。
4、直通道，无泄留凹腔；阀杆密封采用“O”形密封圈。
5、阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料。
6、可靠的卫生性环氧树脂符合标准GB/T17219-1998，闸板整体包覆符合检验的橡胶；

【主要零部件材料】：

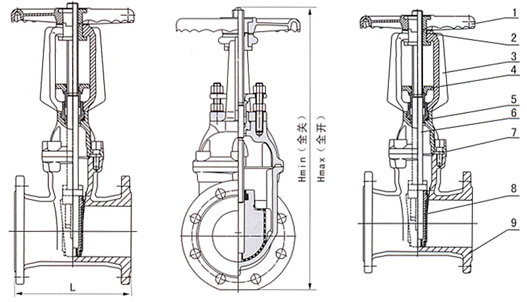

【主要外形和连接尺寸】：

※备注：
☆RVXX表示非明杆式闸阀
☆RVXP表示附省力装置
☆RRXX表示明杆式闸阀
☆RRHX表示明杆式附手轮
☆RREX表示明杆式附电动操作装置
☆RVCX表示非明杆式附转动帽
☆RVHX表示非明杆式附手帽
☆RVHS表示非明杆式附信号显示器
☆RVEX表示非明杆式附电动操作装置
☆RVCH表示非明杆式附传动帽卧式操作装置
☆RVHH表示非明杆式附手轮卧式操作装置
☆PN22级另订制

,
