【产品名称:真空隔离闸阀】 【产品型号:NKZ41H、KZ44H、NKZ61H】 NKZ41H、KZ44H、NKZ61H真空隔离闸阀采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,适用于种压力、温度及介质工况。采用国内外多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。 【产品介绍】: 真空隔离闸阀连接形式分法兰、焊接两种,驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。 【工作原理】: NKZ41H、KZ44H、NKZ61H真空隔离闸阀的启闭件是闸板,闸板的运动方向与流体方向相垂直,闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异。楔式闸阀的闸板可以做成一个整体,叫做刚性闸板;也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。 【产品特点】: 1、密封副配对合理,提高了密封性能,使用寿命长。 2、阀杆经调质及表面氮化处理,有抗腐蚀性、抗擦伤性和耐磨性。 3、真空密封结构填料室,使系统与大气隔离,具有环保性能。 4、启闭件采用平行闸板双向弹性密封,摩擦力小,启闭轻松,维修方便,密封可靠。 5、真空隔离闸阀法兰垫片采用复合材料,膨胀系数大、气密性能好、保证系统与大气隔离可靠。 试验压力: 公称压力 PN/MPa N0minal pressure | 试验压力/MPa Seal test | 壳体强度试验 Shellslrenght test | 上密封试验 Back Seal test | 密封试验 Seat test | 2.5 | 3.8 | 2.8 | 2.8 | 4.0 | 6.0 | 4.4 | 4.4 | 6.4 | 9.6 | 70 | 7.0 | 10.0 | 150 | 11.0 | 11.0 |
使用范围: 产品类型 Pr0duct calssificati0n | 适用介质 Applicable medium | 适用温度/℃ Applicable temperature | NKZ61H NKZ64H H-C型 NKZ964H H-C型 NKZ961H | 水、蒸汽、空气 Water,Steam,Air | ≤425 | NKZ61H NKZ64H Y-I型 NKZ964H Y-I型 NKZ961H | 水、蒸汽、空气 Water,Steam,Air | ≤550 |
主要零部件材料: 零件名称 Part name | 阀体、阀盖 B0dy B0nnet | 阀杆 Valve stem | 闸板 Wedge gate | 密封面 Sealing face | 阀杆螺母 Valve Y0ke nut | 填料 Parking | 紧固件 Fastener | NKZ61H NKZ64H H-C型 NKZ964H H-C型 NKZ961H | WCB | 2Crl3 | 25 | H:合金钢 H:all0ysteel | 铝青铜 Albr0nze | 膨胀复合石墨 Expanding c0mp0und graphite | 优质碳钢 High-grade carb0n steel | NKZ61H NKZ64H Y-I型 NKZ964H Y-I型 NKZ961H | 铬钼钢 Cr.M0 steel | 20CrlM01VA | 铬钼钢 Cr.M0 steel | Y:硬质合金 Y:carbide all0y | 铬钼钢 Cr.M0 steel |

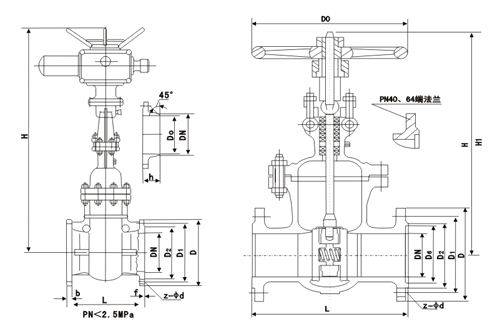

主要尺寸重量: 公称通径 DN/mm Nominal diameter | 公称压力 PN/MPa Nominal pressure | 主要外形尺寸和连接尺寸/mm Main extemal and connecting dimensions | 阀门 重量 /kg Valve weight | 附法兰尺寸/mm Additional flange’s dimensions | L | H | D | D1 | D2 | b | f | z-d | W | h | D0 | Dn | 50 | 1.O | 250 | 345 | 160 | 125 | 1OO | 16 | 3 | 4-18 | 250 | 28 | 45 | 49 | 58 | 65 | 270 | 395 | 180 | 145 | 120 | 18 | 3 | 4-18 | 250 | 40 | 48 | 64 | 75 | 80 | 280 | 425 | 195 | 160 | 135 | 20 | 3 | 4-18 | 300 | 55 | 50 | 78 | 97 | 100 | 300 | 51O | 215 | 180 | 155 | 20 | 3 | 8-18 | 300 | 72 | 52 | 96 | 110 | 125 | 325 | 570 | 245 | 21O | 185 | 22 | 3 | 8-18 | 350 | 106 | 60 | 120 | 136 | 150 | 350 | 725 | 280 | 240 | 21O | 24 | 3 | 8-18 | 350 | 146 | 60 | 145 | 163 | 200 | 400 | 820 | 335 | 295 | 265 | 26 | 3 | 8-18 | 400 | 220 | 62 | 202 | 223 | 250 | 450 | 890 | 390 | 350 | 320 | 28 | 3 | 12-23 | 400 | 315 | 62 | 225 | 278 | 300 | 500 | 1070 | 440 | 400 | 368 | 28 | 3 | 12-23 | 450 | 398 | 65 | 303 | 330 | 350 | 550 | 1320 | 500 | 460 | 428 | 30 | 4 | 16-23 | 550 | 530 | 65 | 351 | 382 | 400 | 600 | 1450 | 565 | 515 | 482 | 32 | 4 | 16-25 | 550 | 690 | 65 | 398 | 432 | 450 | 650 | 1560 | 615 | 565 | 532 | 32 | 4 | 20-25 | 600 | 870 | 70 | 460 | 485 | 500 | 700 | 1720 | 670 | 620 | 585 | 34 | 4 | 20-25 | 650 | 1080 | 78 | 500 | 535 | 600 | 800 | 1880 | 780 | 725 | 685 | 36 | 5 | 20-30 | 700 | 1350 | 90 | 600 | 636 | 700 | 900 | 2085 | 895 | 840 | 800 | 40 | 5 | 24-30 | 750 | 1950 | 90 | 690 | 726 | 800 | 1OOO | 2590 | 101O | 950 | 905 | 44 | 5 | 24-34 | 800 | 2500 | 106 | 790 | 826 | 50 | 1.6 | 250 | 345 | 160 | 125 | 1OO | 16 | 3 | 4-18 | 250 | 28 | 48 | 49 | 58 | 65 | 270 | 395 | 180 | 145 | 120 | 18 | 3 | 4-18 | 250 | 40 | 50 | 64 | 75 | 80 | 280 | 425 | 195 | 160 | 135 | 20 | 3 | 8-18 | 300 | 58 | 52 | 78 | 91 | 100 | 300 | 51O | 215 | 180 | 155 | 20 | 3 | 8-18 | 300 | 75 | 52 | 96 | 110 | 125 | 325 | 570 | 245 | 21O | 185 | 22 | 3 | 8-18 | 350 | 110 | 60 | 120 | 136 | 150 | 350 | 725 | 280 | 240 | 21O | 24 | 3 | 8-23 | 350 | 150 | 60 | 145 | 163 | 200 | 400 | 820 | 335 | 295 | 265 | 26 | 3 | 12-23 | 400 | 223 | 62 | 201 | 223 | 250 | 450 | 890 | 405 | 355 | 320 | 30 | 3 | 12-25 | 450 | 326 | 68 | 253 | 278 | 300 | 500 | 1070 | 460 | 41O | 375 | 30 | 3 | 12-25 | 550 | 432 | 70 | 303 | 330 | 350 | 550 | 1320 | 520 | 470 | 435 | 34 | 4 | 16-25 | 600 | 572 | 78 | 351 | 382 | 400 | 600 | 1450 | 580 | 525 | 485 | 36 | 4 | 16-30 | 650 | 740 | 90 | 398 | 432 | 450 | 650 | 1560 | 640 | 585 | 545 | 40 | 4 | 20-30 | 700 | 955 | 95 | 450 | 485 | 500 | 700 | 1720 | 705 | 650 | 608 | 44 | 4 | 20-34 | 750 | 1195 | 98 | 500 | 535 | 600 | 800 | 1880 | 840 | 770 | 718 | 48 | 5 | 20-41 | 800 | 1455 | 105 | 600 | 636 | 700 | 900 | 2085 | 81O | 840 | 788 | 50 | 5 | 24-41 | 850 | 211O | 11O | 690 | 726 | 800 | 1OOO | 2590 | 1020 | 950 | 898 |
| 5 | 24-41 | 950 | 2630 | 115 | 790 | 826 |
公称通径 DN/mm Nominal diameter | 公称压力 PN/MPa Nominal pressure | 主要外形尺寸和连接尺寸/mm Mainexternalandconnectingdimensions | 阀门 重量 /kg Valve weight | 附法兰尺寸/mm Additional flange’s dimensions | L | H | D | D1 | D2 | b | f | Z-d | W | h | DO | Dn | 50 | 2.5 | 250 | 345 | 160 | 125 | 100 | 20 | 3 | 4-18 | 250 | 30 | 48 | 49 | 64 | 65 | 270 | 395 | 180 | 145 | 120 | 22 | 3 | 8-18 | 250 | 43 | 52 | 66 | 82 | 80 | 280 | 425 | 195 | 160 | 135 | 22 | 3 | 8-18 | 300 | 60 | 55 | 78 | 95 | 1OO | 300 | 510 | 230 | 190 | 160 | 24 | 3 | 8-23 | 300 | 79 | 62 | 100 | 117 | 125 | 325 | 570 | 270 | 220 | 188 | 28 | 3 | 8-25 | 350 | 114 | 68 | 125 | 144 | 150 | 350 | 725 | 300 | 250 | 218 | 30 | 3 | 8-25 | 350 | 157 | 72 | 151 | 172 | 200 | 400 | 820 | 360 | 310 | 278 | 34 | 3 | 12-25 | 400 | 243 | 60 | 201 | 223 | 250 | 450 | 890 | 425 | 370 | 332 | 36 | 3 | 12-30 | 450 | 345 | 85 | 253 | 278 | 300 | 500 | 1070 | 483 | 430 | 390 | 40 | 4 | 16-30 | 550 | 455 | 92 | 303 | 330 | 350 | 550 | 1320 | 550 | 4g0 | 448 | 44 | 4 | 16-34 | 650 | 615 | 98 | 351 | 382 | 400 | | 1450 | 610 | 550 | 505 | 48 | 4 | 16-34 | 700 | 784 | 115 | 398 | 432 | 450 | 650 | 1560 | 660 | 600 | 555 | 50 | 4 | 20-34 | 750 | 1018 | 115 | 450 | 483 | 500 | 700 | 1720 | 730 | 660 | 61O | 52 | 4 | 20-41 | 800 | 1250 | 120 | 498 | 535 | 600 | 800 | 1880 | 840 | 770 | 718 | 56 | 5 | 20-41 | 850 | 1528 | 130 | 598 | 636 | 700 | 900 | 2085 | 955 | 875 | 815 | 60 | 5 | 24-48 | 900 | 2265 | 140 | 688 | 726 | 800 | 1000 | 2590 | 1070 | 990 | 930 | 64 | 5 | 24-48 | 1000 | 2847 | 150 | 788 | 826 |
公称通径 DN/mm Nominal di8m8ter | 公称压力 PN/MPa Nominal pressure | 主要外形尺寸和连接尺寸/mm Main external and connecting dimensions | 阀门 重量 /kg Valve weight | 附法兰尺寸/mm Additional flange’s dimensions | L | H | D | D1 | D2 | b | f | D6 | f2 | z-d | W | h | DO | Dn | 50 | 4.O | 250 | 345 | 160 | 125 | 100 | 20 | 3 | 88 | 4 | 4-18 | 300 | 35 | 48 | 48 | 64 | 65 | 270 | 395 | 180 | 145 | 120 | 22 | 3 | 11O | 4 | 8-18 | 300 | 49 | 52 | 66 | 82 | 80 | 280 | 425 | 195 | 160 | 135 | 22 | 3 | 121 | 4 | 8-18 | 350 | 65 | 58 | 78 | 95 | 100 | 300 | 510 | 230 | 190 | 160 | 24 | 3 | 150 | 4.5 | 8-23 | 350 | 87 | 68 | 100 | 117 | 125 | 325 | 570 | 270 | 220 | 188 | 28 | 3 | 176 | 4.5 | 8-25 | 400 | 124 | 68 | 125 | 144 | 150 | 350 | 725 | 300 | 250 | 218 | 30 | 3 | 204 | 4.5 | 8-25 | 400 | 172 | 72 | 151 | 172 | 200 | 400 | 820 | 375 | 320 | 282 | 38 | 3 | 260 | 4.5 | 12-30 | 450 | 275 | 88 | 198 | 223 | 250 | 450 | 890 | 445 | 385 | 345 | 42 | 3 | 313 | 4.5 | 12-34 | 550 | 392 | 102 | 251 | 278 | 300 | 500 | 1070 | 51O | 450 | 408 | 46 | 4 | 364 | 4.5 | 16-34 | 650 | 515 | 116 | 301 | 330 | 350 | 550 | 1320 | 570 | 510 | 465 | 52 | 4 | 422 | 5 | 16-34 | 750 | 684 | 120 | 348 | 382 | 400 | 600 | 1450 | 655 | 585 | 535 | 58 | 4 | 474 | 5 | 16-41 | 850 | 902 | 142 | 396 | 432 |
|
