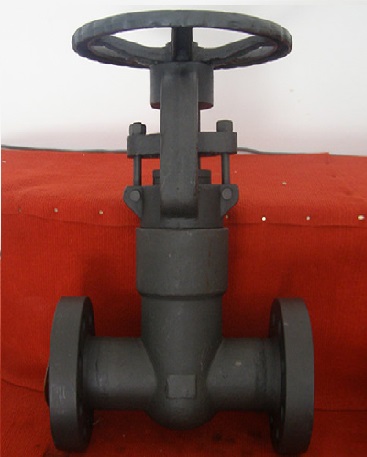

【产品名称：锻钢闸阀】 【产品型号：Z61Y-2500LB、Z11Y-2500LB】 Z61Y、Z11Y锻钢闸阀阀体的材质有: A105、F304、F304L、F316、F316L、F11、F22。工作压力1.6-42MPA(美标从150LB-2500LB)。工作温度-20℃- 550℃，阀门口径从DN10-DN50。连接方式:法兰、丝口或焊接。 【产品介绍】：
Z61Y、Z11Y锻钢闸阀启闭件是刚性实心闸板，闸板的运动方向与流体方向相垂直，可作全开或全关用，阀体采用整体锻造，适合高温高压工况用。 【工作原理】：
Z61Y、Z11Y锻钢闸阀阀体、阀盖等承压件采用整体锻造(胎模型锻)，阀体法兰也可采用焊接形式及螺纹连接。阀杆头部设计有锥形的上密封面，当阀门全开时阀盖的上密封座严密吻合，无外泄漏。阀体与阀座的连接形式有法兰连接、焊接。在阀体上对堆焊合金层或不锈钢阀门直接在阀体上加工而成，堆焊层厚度大干等于2mm。 【产品特点】：
1、自密封设计，压力越高，密封越可靠。
2、阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。
3、阀杆经调质和表面氮化处理有抗腐蚀性和抗擦伤性。
4、闸板和阀座的密封面采用硬质合金堆焊而成，密封硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好使用寿命长。 【产品其他参数】： 800Lb
序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | Type A105N | Type F22 | Type F304(L) | Type F316(L) | 1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 阀座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | 3 | 闸板 | A182 F430/F410 | A182 F304 | A182 F304(L) | A182 F316(L) | 4 | 阀杆 | A182 F6a | A182 F22 | A182 F304(L) | A182 F316(L) | 5 | 垫片 | 316夹柔性石墨 | 316夹PTFE | 6 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 7 | 阀盖 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | 8 | 圆柱销 | A276 420 | A182 F304 | 9 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | 10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | 11 | 填料压板 | A105 | A182 F11 | A182 F304(L) | A182 F316(L) | 12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 13 | 阀杆螺母 | A276 420 | 14 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 15 | 铭牌 | SS | 16 | 手轮 | A197 | 17 | 润滑垫片 | A473 431 | 18 | 填料 | 柔性石墨 | PTFE | 适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
※注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢； 尺寸（mm)和重量（Kg） NPS | 缩径 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | / | 全径 | / | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | L | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | H（开） | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | 重量 | 螺栓式 | 2.1 | 2.0 | 2.3 | 4.3 | 5.9 | 6.9 | 11.1 | 15.2 | 焊接式 | 1.8 | 1.7 | 2.0 | 3.8 | 5.1 | 6.1 | 10.2 | 14.2 |
900Lb～1500Lb
标准材质明细表 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | Type A105N | Type F22 | Type F304(L) | Type F316(L) | 1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 阀座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | 3 | 闸板 | A182 F430 | A182 F304 | A182 F304(L) | A182 F316(L) | 4 | 阀杆 | A182 F6a | A182 | A182 F304(L) | A182 F316(L) | 5 | 垫片 | 316夹柔性石墨 | 316夹PTFE | 6 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 7 | 阀盖 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | 8 | 圆柱销 | A276 420 | A182 F304 | 9 | 填料压套 | A276 410 | A182 F304(L) | A182 F316(L) | 10 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | 11 | 填料压板 | A105 | A182 F11 | A182 F304(L) | A182 F316(L) | 12 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 13 | 阀杆螺母 | A276 420 | 14 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 15 | 铭牌 | SS | 16 | 手轮 | A197 | 17 | 润滑垫片 | A473 431 | 18 | 填料 | 柔性石墨 | PTFE | 适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
※注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢； 尺寸（mm)和重量（Kg） NPS | 缩径 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | / | 全径 | / | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | L | 92 | 111 | 111 | 120 | 120 | 140 | 178 | 210 | H（开） | 169 | 197 | 197 | 236 | 246 | 283 | 330 | 354 | W | 100 | 125 | 125 | 160 | 160 | 180 | 200 | 240 | 重量 | 螺栓式 | 2.5 | 4.3 | 4.2 | 6.6 | 8.8 | 12.5 | 17.2 | 23.5 | 焊接式 | 2.4 | 4.2 | 4.0 | 6.3 | 8.7 | 12.1 | 17.2 | 22.0 |
（自密封） 900Lb～2500Lb
标准材质明细表 序号 | 零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | Type A105N | Type F22 | Type F304(L) | Type F316(L) | 1 | 阀体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 密封环 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | 3 | 闸板 | A182/F430 | A182 F304 | A182 F304(L) | A182 F316(L) | 4 | 阀杆 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) | 5 | 密封座 | A105N | A182 F304 | A182 F304(L) | F316(L) | 6 | 密封环 | F182 F304 | A182 F304 | A276 304L | A276 316L | 7 | 阀盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | 8 | 活节螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | 9 | 圆柱销 | A276 F420 | A182 F304 | 10 | 填料 | 柔性石墨 | PTFE | 11 | 提升螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 12 | 填料压套 | A276 F420 | A182 F304 | 13 | 填料压板 | A105 | A182 F304 | 14 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 15 | 阀杆螺母 | A276-420 | 16 | 轴承压盖 | A194 2H | A194 4 | A194 8 | A194 8M | 17 | 手轮 | A197 | 18 | 锁紧螺母 | A194 2H | A194 4 | A194 8 | A194 8M | 19 | 黄铜油杯 | Brass | 适用介质 | 水、蒸汽、油品等 | 水、蒸气、油品等 | 硝酸、醋酸等 | 适用温度 | -29°C～425°C | -29°C～550°C | -29°C～200°C |
※注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢； 尺寸（mm)和重量（Kg） NPS | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | L | 900-150Lb | 140 | 140 | 140 | 178 | 178 | 216 | 2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | H(开) | 321 | 321 | 321 | 380 | 414 | 502 | W | 160 | 160 | 180 | 200 | 250 | 280 | 重量 | 900Lb-1500Lb | 11.5 | 10.8 | 10.5 | 19.6 | 21.0 | 55.4 | 2500Lb | 12.3 | 11.6 | 10.8 | 26.0 | 28.4 | 60.0 |
, |
