高压止回阀(H42Y-350)
  产品名称: 高压止回阀(H42Y-350)
  产品型号: H42Y-350


  咨询电话:021-51602595 黄经理
 相关产品
 高压对焊止回阀(H62Y-350)
 高压角式止回阀(H63Y-350、H83Y-350)
 卡箍式高压止回阀(H82Y-250)
 对夹高压止回阀(H72Y-320)


【产品名称:高压止回阀】

【产品型号:H42Y-350】

H42Y高压止回阀有非金属密封和金属密封两种,主要用于油矿钻井泥浆循环系统设备,控制水、油、泥浆、聚合物、粘土胶、天然气等管线的流通与关闭,适用于压力16.0MPa~40.0MPa,工作温度≤121℃。

【产品介绍】:
 H42Y高压止回阀采用不锈钢材料制成的高硬度阀瓣,相配合的是较高硬度的不锈钢阀座,采用面接触密封、密封性能可靠、经久耐用。阀门可安装在水平和垂直的管道上。

【工作原理】:
    H42Y高压止回阀阀瓣通过弹簧的压缩变形来增加阀瓣的密封预紧力,使初始密封更加可靠,当进口端介质压力大于弹簧的压缩力时,阀瓣向开启方向移动,此时阀门打开,流体通过支架的导流槽流入阀后;而当进口端压力降低时,阀瓣封闭,再加上介质回流的压力,使阀瓣比压达到密封要求而形成密封。

【产品特点】:
1、可直通或立式安装(安装方便)。
2、上、下阀体用螺纹连接。成流线造型。
4、适用于压力为10-40MPa的管道,密封性能可靠。
5、阀门阀瓣、阀座密封面堆焊司太立合金,高硬度经久耐用。
6、内部结构弹簧加载直通式,阀门在开启和关闭中无噪音,流体运动方向改变小,压力损失少,减少水锤,经济节能。

设计标准:

阀门制造:GB12235-1994

阀门试验: GB/T13927-1992

公称压力(MPa)

16.0

20.0

25.0

35.0

壳体试验压力(MPa)

24.0

30.0

37.5

52.5

密封试验压力(MPa)

17.6

22.0

27.5

38.5

适用介质

水、油品等非腐蚀性介质

适用温度

-29℃-120℃

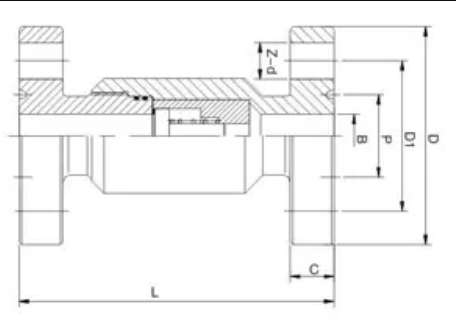

外形及连接尺寸:


公称压力(MPa

公称通径(mm

尺寸(mm













B

D1

D

P

L

C

Z-d

16.0
20.0

25

22

101.5

150

50.80

210

29

4-26

32

28

111

160

60.32

230

29

4-26

40

35

124

180

68.28

260

32

4-30

50

47

165

215

95.25

300

38.5

8-26

65

57

190.5

245

107.95

340

41.5

8-30

80

72

190.5

240

123.82

380

38.5

8-26

100

92

235

295

149.22

480

44.5

8-30

150

136

317.5

380

211.12

550

56

12-33

25.0
35.0

25

22

101.5

150

50.80

210

29

4-26

32

28

111

160

60.32

230

29

4-26

40

35

124

180

68.28

260

32

4-30

50

47

165

215

95.25

300

38.5

8-26

65

57

190.5

245

107.95

340

41.5

8-30

80

72

203

270

123.82

380

48

8-33

100

92

541.5

310

149.22

480

54

8-36

150

136

317.5

395

211.12

550

83

12-39
