卡箍式高压止回阀(H82Y-250)
  产品名称: 卡箍式高压止回阀(H82Y-250)
  产品型号: H82Y-250


  咨询电话:021-51602595 黄经理
 相关产品
 高压对焊止回阀(H62Y-350)
 高压角式止回阀(H63Y-350、H83Y-350)
 卡箍式高压止回阀(H82Y-250)
 对夹高压止回阀(H72Y-320)


【产品名称:卡箍式高压止回阀】

【产品型号:H82Y-250】

H82Y卡箍式高压止回阀有非金属密封和金属密封两种,主要用于油矿钻井泥浆循环系统设备,控制水、油、泥浆、聚合物、粘土胶、天然气等管线的流通与关闭,适用于压力16.0MPa~40.0MPa,工作温度≤121℃。

【产品介绍】:
  H82Y卡箍式高压止回阀采用不锈钢材料制成的高硬度阀瓣,相配合的是较高硬度的不锈钢阀座,采用面接触密封、密封性能可靠、经久耐用。阀门可安装在水平和垂直的管道上。

【工作原理】:
    H82Y卡箍式高压止回阀阀瓣通过弹簧的压缩变形来增加阀瓣的密封预紧力,使初始密封更加可靠,当进口端介质压力大于弹簧的压缩力时,阀瓣向开启方向移动,此时阀门打开,流体通过支架的导流槽流入阀后;而当进口端压力降低时,阀瓣封闭,再加上介质回流的压力,使阀瓣比压达到密封要求而形成密封。

【产品特点】:
1、可直通或立式安装(安装方便)。
2、上、下阀体用螺纹连接。成流线造型。
3、适用于压力为10-40MPa的管道,密封性能可靠。
4、阀门阀瓣、阀座密封面堆焊司太立合金,高硬度经久耐用。
5、内部结构弹簧加载直通式,阀门在开启和关闭中无噪音,流体运动方向改变小,压力损失少,减少水锤,经济节能。

设计标准:

阀门制造:GB12235-1994

阀门试验: GB/T13927-1992



公称压力(MPa

16.0

20.0

25.0

35.0

壳体试验压力(MPa

24.0

30.0

37.5

52.5

密封试验压力(MPa

17.6

22.0

27.5

38.5

适用介质

水、油品等非腐蚀性介质

适用温度

-29-120

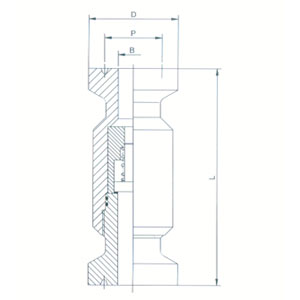

外形及连接尺寸Main external and connecting dimensions


公称压力(MPa

公称通径(mm

尺寸(mm







B

P

D

L

16.0
20.0

25

22

50.80

80

210

32

28

60.32

80

210

40

35

68.28

100

230

50

47

88.8

120

279

65

57

88.8

120

250

80

73

107.95

170

380

100

98

123.82

170

430

25.0

25

22

50.80

80

210

32

28

60.32

80

210

40

35

68.28

100

230

50

47

88.8

120

279

65

57

88.8

120

250

80

70

107.95

170

380

100

92

123.82

170

430
