【产品名称：燃气止回阀】
【产品型号：H44N-16C 25C】
H44N燃气止回阀适用在天然气，人工煤制气、液化气的长输管线、城市燃气输配管网，是根据GB／T12237-2007《石油、石化及相关工业用的钢制球阀》、GB／T12224-2005《钢制阀门一般要求》及相关阀门标准要求，具有防火、防静电、性能安全、可靠、抗腐蚀性能高等。可用于天然气、煤气、液化气等燃气及非腐蚀性气体管道控制和流量控制。
【产品介绍】：
H44N燃气止回阀是利用管道燃气的流向推力实现开启阀门，密封面采用弹性尼龙材料，提高了密封性能，避免因介质压力的冲击而所产生的静电火花。
【工作原理】：

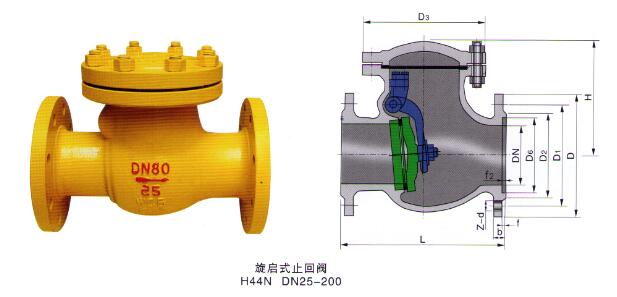

H44N燃气止回阀采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，密封面采用弹性尼龙材料或聚四氟乙烯，提高了密封性能，避免因介质压力的冲击而所产生的静电火花。
【产品特点】：
1、阻力小，利用流体压差和自身的重量实现升降。
2、采用了聚四氟乙烯或尼龙塑料为密封面的材料，提高了密封性能。
3、防火结构：当软密封材料被烧坏后，金属密封面仍能保持密封，避免火灾扩大。
【主要设计参数】：
☆设计、制造：GB/T12236-89
☆法兰连接：JB/T79-94、GB9113-2000
☆结构长度：GB12221-89
☆公称通径：DN25~DN200mm
☆公称压力：PN2.5、4.0MP。
【主要性能参数】: 公称压力 | 试验压力 | 适用介质 | 适宜温度 | 壳体 | 密封 | 2.5 | 3.75 | 2.75 | 液化石油气 | -40~+80℃ | 4.0 | 6.0 | 4.4 |
【主要零件材料】: 零件名称 | 阀体、阀盖 | 密封面与阀瓣 | 材料 | 碳钢 | 不锈钢和尼龙1010 |

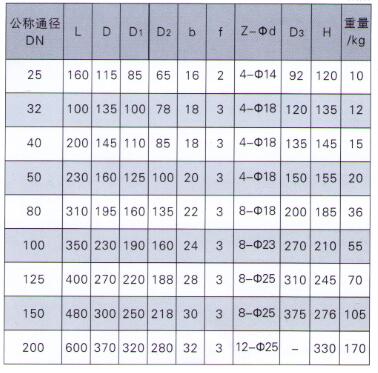

【主要尺寸及重量】:
|
