【产品名称：水下底阀】 【产品型号：H42X】
H42X水下底阀安装在水泵吸水管路的底端，能自动阻止流体倒流。
一、H42X水下底阀性能规范
型号
公称压力
试验压力
工作温度℃
适用介质
强度（水）MPa
密封（水）MPa
H42X-2.5
0.25
0.4
≤50
水
二、H42X水下底阀主要零件材料
零件名称
材料
阀体、阀盖、阀瓣
灰铸铁
密封圈
橡胶
垫片
石棉板
三、H42X水下底阀外形尺寸和连接尺寸
公称通径DN（mm）
尺寸（mm）
重量（kg）
D
D1
D2
b-f
Z-Φd
D0
h0
H
50
140
110
90
16-3
4-14
135
17
142
4
65
160
130
168
25
180
6.5
80
185
150
125
18-3
4-18
198
32
197
8.5
100
205
170
145
247
40
230
143.5
235
2500
175
20-3
8-18
272
43
270
18
260
225
200
315
38
297
24
280
255
22-3
405
382
250
370
335
310
24-3
12-18
465
84
460
64
300
435
395
262
24-4
12-23
510
530
98
双门底阀概述：
本底阀采用双阀串联式结构均配各类型加油机配套使用。安装在加油机吸油管的最下端可阻止油液返回油罐。
双门底阀规格尺寸：
名 称
规格
材质
工作压力
长 度
双门底阀
DN40
铜合金
1MPa
155mm
DN50
160mm
DN80
200mm
一、水上底阀性能与用途
该阀是水上式底阀作底阀时可安装在进水管露在水面上立管的转弯处，作止回阀用时，可代替弯头装在泵出水口的90度转弯处。本阀摩擦阻力小，安装简单，维修方便，可在水上安装维修，其密封性能好，即降低了供水运行费用双节能5-7%左右。
主要适于石油、化工、纺织、印染、冶金、矿山、排灌等行业的水泵配套使用。
可在泵前用，代替底阀。可在泵后用，代替止回阀。
二、水上底阀性能参数
工作压力：0.6、1.0Mpa
工作介质：水
工作温度：≤80℃
三、水上底阀结构与原理

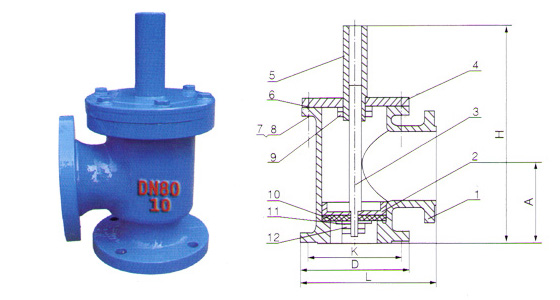

本阀由1.阀体2.阀瓣3.活塞杆4.阀盖5.定位柱等零件组成。详见下图。启动水泵前先向吸水管中充满液体，使水泵有足够的吸力，将液体吸入阀门，打开活塞阀瓣，从而进行供水作业，当停泵后，阀瓣在液压力和本身重力的作用下关闭，而阻止液体回到泵前。
序号
1
2
3
5
6
7
8
9
10
11
12
名称
阀体
阀瓣
阀杆
阀盖
阀杆套
螺栓螺母
螺母
压板
四、水上底阀主要尺寸
公称通径
DN（mm）
A
B
0.6MPa
1.0MPa
1.6MPa
195
120
215
240
295
190
390
350
440
400
290
485
500
445
340
535
565
495
515
450
590
615
550
640
670
600
620
490
755
780
705
725
