全不锈钢丝扣气动角座阀(JY2001P)
  产品名称: 全不锈钢丝扣气动角座阀(JY2001P)
  产品型号: JY2001P


  咨询电话:021-51602595 黄经理
 相关产品
 带限位开关气动角座阀(2000X)
 电磁气动角座阀(2000D)
 全不锈钢丝扣气动角座阀(JY2001P)
 带手动调节气动角座阀(2000Y)


【产品名称:全不锈钢丝扣气动角座阀】
【产品型号:JY2001P】
JY2001P全不锈钢丝扣气动角座阀以304、316不锈钢为材质,用于啤酒,纺织印染和漂白,制药及医疗设备,食品加工,橡胶机械,有机和无机化工,清洗消毒高温灭菌,水处理等行业,适用于介质为水,液体,中性气体,水蒸汽,轻微腐蚀性气体及液体。
【产品介绍】:
 JY2001P全不锈钢丝扣气动角座阀整体采用304、316、316L不锈钢材质,包括气动头部分。外部先导角座阀,溢流口与滑块间有自调节密封压盖 , 阀体角座结构可实现较大流量。
【工作原理】:
    JY2001P全不锈钢丝扣气动角座阀可分为单作用和双作用。单作用气动头通常为一个气孔,根据弹簧复位达到开启和关闭的作用;双作用气动头通常为两个孔,给气控制其开关。
【产品特点】:
1、Y型设计、流通性好、流阻小、无水锤。
2、不锈钢执行器、360°旋转、任意角度安装。
3、揳型密封、阀杆自动校正、自润滑、免维护。
4、开启灵活、工作稳定、应用广泛、结构紧凑、轻巧美观。
【技术参数】:


接口D[英寸]

内孔[mm]

KV[m /h]

最大工作压力[bar]

要求最小的控制压力[bar]

执行机构尺寸[ mm]

流向

控制功能

G3/8

13

3.7

016

47

40

阀座上方

气开气关

通气开、断气关

通气关、断气开

G1/2

15

4.2

016

47

50

阀座上方

G3/4

20

8.

016

47

50

阀座上方

G 1

25

19

016

47

63

阀座上方

G1 1/4

32

27.5

016

47

63

阀座上方

G1 1/2

40

42

016

47

63

阀座上方

G 2

50

52

016

47

80

阀座上方

G2 1/2

65

77

016

47

80

阀座上方

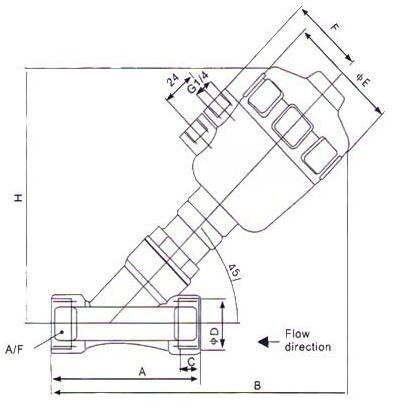

【产品尺寸】:




接口D[英寸]

内孔[mm]

执行机构尺寸[ mm]

A

B

C

E

F

H

A/F

G1/2″

15

50

85

173

13

64

44

137

27

G3/4″

20

50

95

178

14

64

44

145

32

G 1″

25

63

105

200

18

80

52

173

41

G1 1/4″

32

63

120

225

19

80

52

210

50

G1 1/2″

40

63

130

235

19

80

52

245

55

G 2″

50

80

150

290

23

101

61

301

70

G2 1/2″

65

80

185

315

30

101

61

315

70

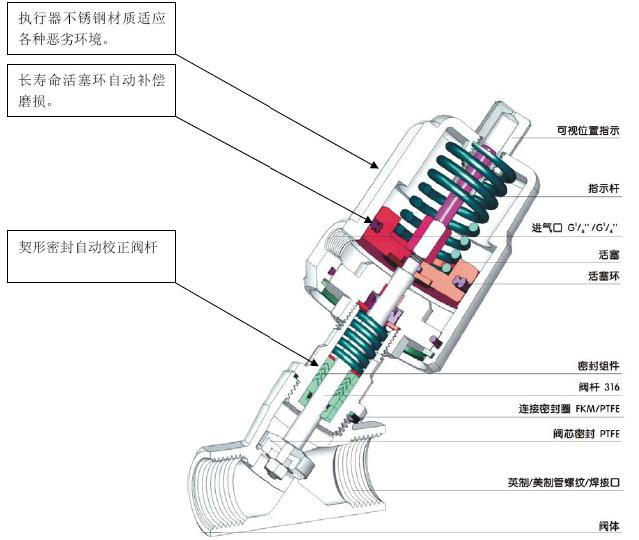

【主要零部件材质表】:
