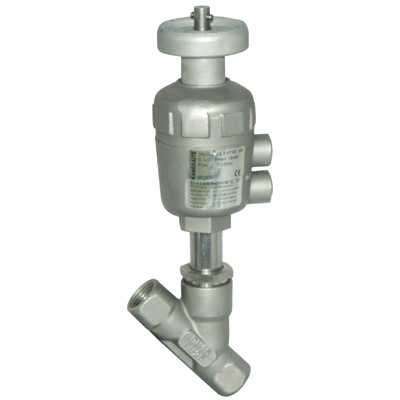

不锈钢气动角座阀(2000L)
  产品名称: 不锈钢气动角座阀(2000L)
  产品型号: 2000L


  咨询电话:021-51602595 黄经理
 相关产品
 带限位开关气动角座阀(2000X)
 电磁气动角座阀(2000D)
 全不锈钢丝扣气动角座阀(JY2001P)
 带手动调节气动角座阀(2000Y)


【产品名称:不锈钢气动角座阀】
【产品型号:2000L】
    上海杰一阀门2000L老型头不锈钢气动角座阀以304、316不锈钢为主要制造材质,广泛用于啤酒,纺织印染和漂白,制药及医疗设备,食品加工,橡胶机械,有机和无机化工,清洗消毒高温灭菌,水处理等行业,适用于介质为水,液体,中性气体,水蒸汽,轻微腐蚀性气体及液体。
【产品介绍】:
    上海杰一阀门2000L老型头不锈钢气动角座阀以316不锈钢为主要制造材质,广泛用于啤酒,纺织印染和漂白,制药及医疗设备,食品加工,橡胶机械,有机和无机化工,清洗消毒高温灭菌,水处理等行业,适用于介质为水,液体,中性气体,水蒸汽,轻微腐蚀性气体及液体,与电磁阀及其他阀门相比,具有投资经济,使用安全,免维护,寿命长的特点。

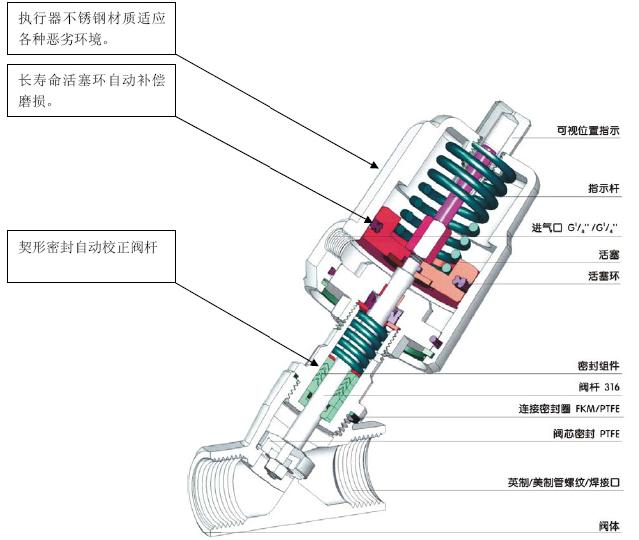

【工作原理】:
    2000D电磁气动角座阀可分为单作用和双作用。单作用气动头通常为一个气孔,根据弹簧复位达到开启和关闭的作用;双作用气动头通常为两个孔,给气控制其开关。
【产品特点】:
1、具有多种控制方式:常开、常闭、双动。
2、容易连接:MAMUR标准连接,嵌入式金属接头。
3、可视位置指示:可接限位开关或紧急手动装置。
4、容易安装:气动头可旋转360 o。可方便地安装一到二个限位开关。
5、要求更小的气动执行器:流体从阀杆上方流入时,可选更小的控制头。
6、先进的气动控制器:加厚工程塑料外壳,安全可靠。低磨损的活塞结构,容量大而低耗气量。内部元件自润滑,免维护。
7、无水锤作用,流体从阀杆下方流入时,水锤(水冲击力)被吸收。
8、长寿命导杆:阀杆契形特氟隆(PTEE)密封,避免赃物导入。自润滑,免维护。阀杆经特别处理以确保最佳固定,并能自动校正位置。
9、先进的阀体机构:流量比普通角座大30%,体积更小,流体流态更优。不锈钢316阀体,特氟隆密封,耐高温,耐腐蚀。寿命高达七百万次。
【技术参数】:

接口D[英寸]

内孔[mm]

KV[m /h]

最大工作压力[bar]

要求最小的控制压力[bar]

执行机构尺寸[ mm]

流向

控制功能

G3/8

13

3.7

016

47

40

阀座上方



气开气关

通气开、断气关

通气关、断气开

G1/2

15

4.2

016

47

50

阀座上方

G3/4

20

8.

016

47

50

阀座上方

G 1

25

19

016

47

63

阀座上方

G1 1/4

32

27.5

016

47

63

阀座上方

G1 1/2

40

42

016

47

63

阀座上方

G 2

50

52

016

47

80

阀座上方

G2 1/2

65

77

016

47

80

阀座上方

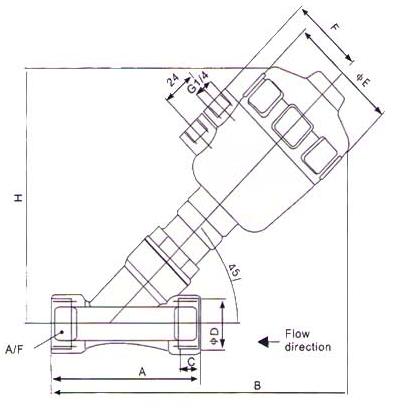

【产品尺寸】:



接口D[英寸]

内孔[mm]

执行机构尺寸[ mm]

A

B

C

E

F

H

A/F

G1/2″

15

50

85

173

13

64

44

137

27

G3/4″

20

50

95

178

14

64

44

145

32

G 1″

25

63

105

200

18

80

52

173

41

G1 1/4″

32

63

120

225

19

80

52

210

50

G1 1/2″

40

63

130

235

19

80

52

245

55

G 2″

50

80

150

290

23

101

61

301

70

G2 1/2″

65

80

185

315

30

101

61

315

70

【主要零部件材质表】:
