【产品名称：法兰气动角座阀】
【产品型号：JY2004】
JY2004法兰气动角座阀以304、316不锈钢为材质，用于啤酒，纺织印染和漂白，制药及医疗设备，食品加工，橡胶机械，有机和无机化工，清洗消毒高温灭菌，水处理等行业，适用于介质为水，液体，中性气体，水蒸汽，轻微腐蚀性气体及液体。
【产品介绍】：

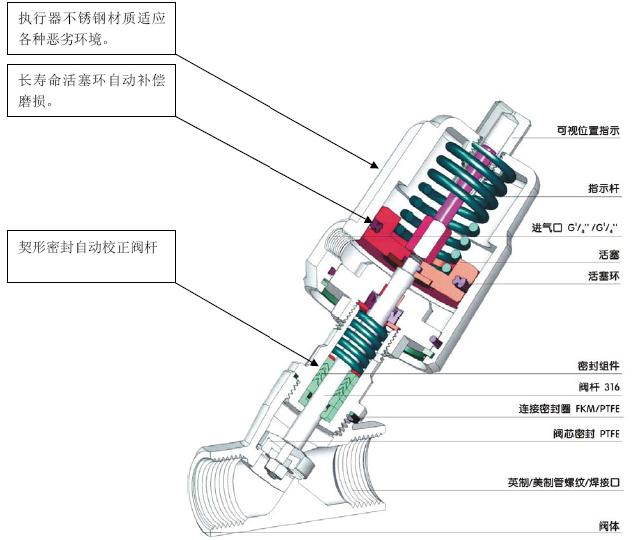

JY2004法兰气动角座阀采用固定式活塞密封,长寿命的阀杆和气体执行器。气动控制器：加厚工程外壳，具有常开、常闭、双动控制。外部先导角座阀，溢流口与滑块间有自调节密封压盖 , 阀体角座结构可实现较大流量。
【工作原理】：
JY2004法兰气动角座阀可分为单作用和双作用。单作用气动头通常为一个气孔，根据弹簧复位达到开启和关闭的作用；双作用气动头通常为两个孔，给气控制其开关。
【产品特点】：
1、Y型设计、流通性好、流阻小、无水锤。
2、不锈钢执行器、360°旋转、任意角度安装。
3、揳型密封、阀杆自动校正、自润滑、免维护。
4、开启灵活、工作稳定、应用广泛、结构紧凑、轻巧美观。
【技术参数】： 接口D[英寸] | 内孔[mm] | KV值[m /h] | 最大工作压力[bar] | 要求最小的控制压力[bar] | 执行机构尺寸[ mm] | 流向 | 控制功能 | G3/8″ | 13 | 3.7 | 0～16 | 4～7 | 40 | 阀座上方 |
气开气关 通气开、断气关 通气关、断气开 | G1/2″ | 15 | 4.2 | 0～16 | 4～7 | 50 | 阀座上方 | G3/4″ | 20 | 8. | 0～16 | 4～7 | 50 | 阀座上方 | G 1″ | 25 | 19 | 0～16 | 4～7 | 63 | 阀座上方 | G1 1/4″ | 32 | 27.5 | 0～16 | 4～7 | 63 | 阀座上方 | G1 1/2″ | 40 | 42 | 0～16 | 4～7 | 63 | 阀座上方 | G 2″ | 50 | 52 | 0～16 | 4～7 | 80 | 阀座上方 | G2 1/2″ | 65 | 77 | 0～16 | 4～7 | 80 | 阀座上方 |

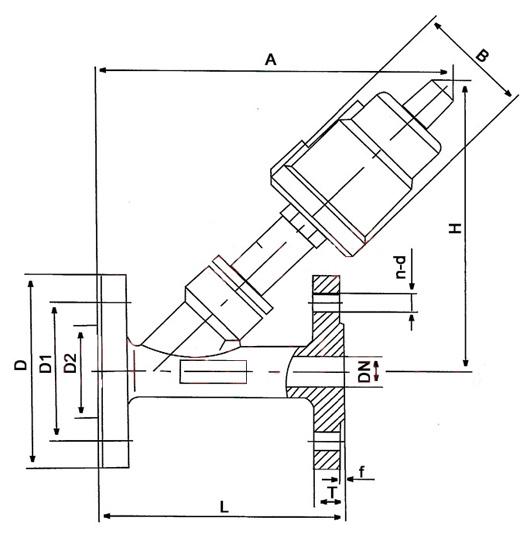

【产品尺寸】：  DN | L | T | f | D | D1 | D2 | H | A | B | n-￠d | 执行器 | 15 | 120 | 14 | 2 | 95 | 65 | 40 | 145 | 185 | 62 | 4-14 | 50 | 20 | 130 | 14 | 2 | 105 | 75 | 50 | 155 | 188 | 62 | 4-14 | 50 | 25 | 140 | 14 | 2 | 115 | 85 | 60 | 158 | 198 | 62 | 4-14 | 50 | 32 | 150 | 16 | 2 | 135 | 100 | 70 | 195 | 225 | 76 | 4-18 | 63 | 40 | 180 | 16 | 2 | 145 | 110 | 80 | 205 | 240 | 76 | 4-18 | 63 | 50 | 195 | 16 | 2 | 160 | 125 | 92 | 208 | 255 | 76 | 4-18 | 63 | 65 | 230 | 18 | 2 | 185 | 145 | 92 | 220 | 270 | 96 | 4-18 | 80 | 80 | 250 | 18 | 2 | 195 | 160 | 92 | 262 | 290 | 114 | 8-18 | 100 | 100 | 280 | 18 | 2 | 215 | 180 | 115 | 292 | 320 | 114 | 8-18 | 100 |
