全压高速排气阀(QSP-10)
  产品名称: 全压高速排气阀(QSP-10)
  产品型号: QSP-10


  咨询电话:021-51602595 黄经理
 相关产品
 全压高速排气阀(QSP-10)


【产品名称:全压高速排气阀】
【产品型号:QSP-10】
 QSP全压高速排气阀是管道系统的辅助元件,应用于管路上的最高点或弯头或有闭气的地方,来排除管内的气体来疏通管道,达到正常工作。
【产品介绍】:
QSP全压高速排气阀是气缸式排气阀,在结构性能上高于普通高速(双口)排气阀和复合式双口排气阀,对于管道中的气体,无论是多段水柱,气柱相间,有压无压均可连续高速排出管道。
【工作原理】:
QSP全压高速排气阀浮球不顶在排气口上,不存在卡坏问题,少量气体可通过微孔排出,管道出现负压时可注气,防气染并缓冲水锤升压。
【产品特点】:
1、内部结构主要有不锈钢浮球。
2、自动排气与自动补气,无须人去操作。
3、能够排除管道中的气体,减少阻力,节约能源。
4、当管道负压时,能快速自动吸气,防止管道破裂。

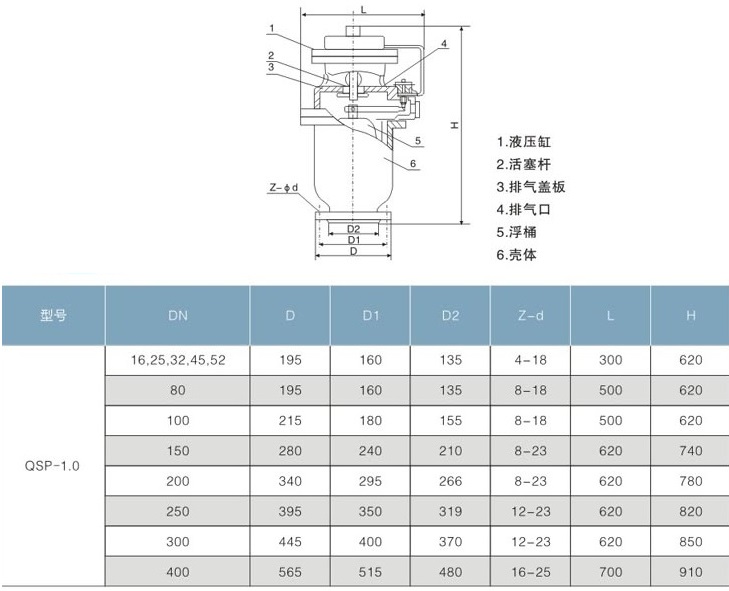

【主要尺寸】:


【排气阀根据管道大小配用表,仅作参考】:

规格

25

50

80

100

150

200

输送管道

100-250

300-450

500-700

800-1000

1200-1400

1600-1800

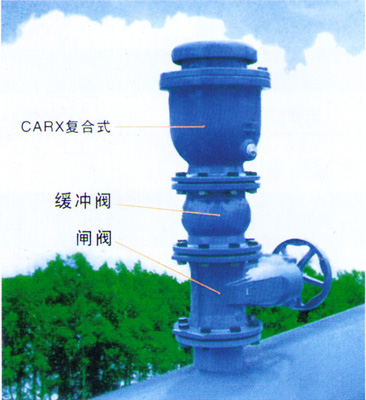

【安装示意图】:


【另外选择排气阀主要需考虑三个因素】:
1、有些排气阀无法排气,因为管道的气体会集中到排气阀的排气口上,排气口的气体生产急速,就把浮球带上堵住排气口,停止排气,使管道出水量根本达不到设计要求。管道出现负压管内需要大量空气,管道容易出现振动或破裂。
2、有些排气阀排气口与浮球比重不符,浮球重量达不到要求,管内产生压力时浮球被管内空气压力顶住,浮球无法降落,高处管道上部存在空气,产生气阻,减少管道截面积就影响出水容量,如管道停水时,需要很长时间才能恢复供水,因为它排气量有限的原因所致。
3、管道选用排气阀需要一个有大量排气和吸气功能,
(1)在高压排气的前提下,不会堵住排气口,使管内排气畅顺无阻。
(2)在低压0.02Mpa的前提下,排气阀不漏水。
(3)管道出现负压排气阀就迅速吸入空气,确保管道连接不受影响或破裂。
