卫生级蝶阀
  产品名称: 卫生级蝶阀
  产品型号: D81F、D61F、D21F、D71F


  咨询电话:021-51602595 黄经理
 相关产品
 卫生级蝶阀


【产品名称:卫生级蝶阀】
【产品型号:D81F、D61F、D21F、D71F】
    上海杰一阀门卫生级蝶阀连接方式有:快装式、外螺纹、焊接式、对夹式等,按标准:ISO、DIN、IDF、SMS、3A等生产,材质有不锈钢sus304和sus316L,内外用高档抛光设备处理,达到表面精密度要求。密封圈:EPDM、NBR、PTFE。
【产品介绍】:
    上海杰一阀门卫生级蝶阀采用标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀,使阀门打开和维修快捷容易,使过程停机时间缩短。广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。
【工作原理】:
    卫生级蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。
【产品特点】:
1、经过严密的强度和密封试验,保证质量。
2、阀体均采用可拆连接,结构简单,维修方便。
3、造型轻巧美观,表面光亮而不粘尘,无毛刺扎手。
4、阀杆镶装尼龙轴套,减小了磨擦力因而开启灵活轻松。
5、钢件均采用不锈钢制作,橡胶采用食品橡胶,卫生质量高。
6、手柄采用扳动式和拉动式,可承受较大操作力矩,不易扳断。
7、蝶阀橡胶密封圈与阀板均采用进口件,保证了蝶阀的使用性能和使用寿命。
8、开闭范围为0~90度,可固定于每隔15度的位置上,具有可调性,且开闭迅速,操作方便。
9、阀体通径与管道内径等径,开启时窄而呈流线型的阀板与流体方向一致,流量大而阻力小,无物料积聚。
10、采用高精度数控车床精车阀体,保证了蝶阀可靠的互换性,免去了因更换橡胶而不能保证其使用性能的麻烦。
【主要技术参数】:

公称通径

DNmm

15150

公称压力

PNMPa

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

适用介质

空气、水、蒸气、油品等。

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动。

连接方式

快装式、卡箍式、外螺纹、焊接式等


【主要零件的材质】:

零件名称

材料

阀体

304316316L

蝶板

304316316L

密封圈

硅橡胶、氟橡胶、聚四氟

阀杆

304316316L

填料

硅橡胶、氟橡胶、聚四氟

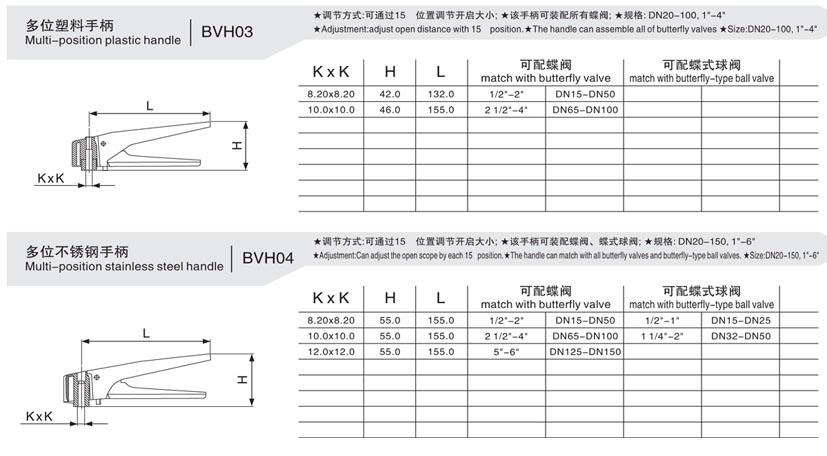

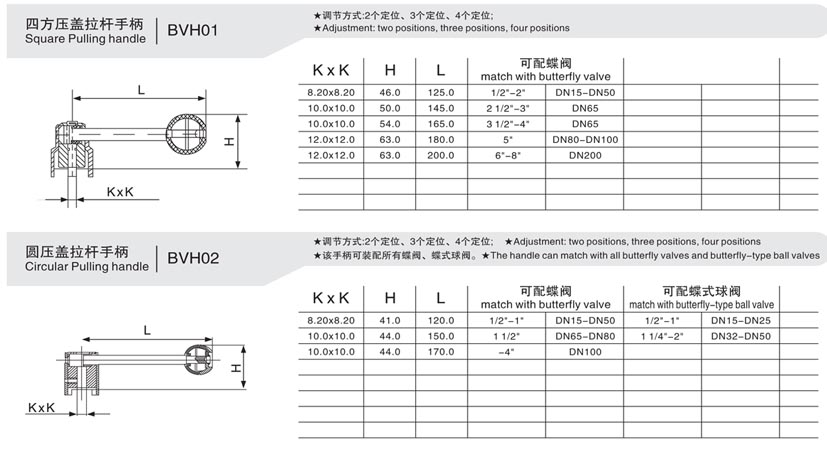

【手柄形式】:
