衬氟隔膜阀(G41F46-16C)
  产品名称: 衬氟隔膜阀(G41F46-16C)
  产品型号: G41F46-16C


  咨询电话:021-51602595 黄经理
 相关产品
 衬氟隔膜阀(G41F46-16C)


【产品名称:衬氟隔膜阀】
【产品型号:G41F46-16C、G45F46】
G41F46衬氟隔膜阀阀体采用铸钢或不锈钢为材质,采用四氟或其他橡胶为膜片,阀体和膜片的紧密配合提供阀体密封和阀座密封。
【产品介绍】:
G41F46衬氟隔膜阀用于控制一般腐蚀性以及强腐蚀性介质,阀体内腔表面覆有可选择的各种氟塑料,适用各种浓度的盐酸、硫酸、氢氟酸、王水、硝酸、各种有机酸、强碱、强氧化剂、浓稀酸交替、酸碱交替、有机溶剂、除熔融碱金属、元素氟及芳香烃类外的其它强腐蚀性介质;
【工作原理】:
G41F46衬氟隔膜阀开启和关闭是由阀杆的上下运动来实现。当阀杆处于上位时,球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲,被迫膜片紧帖阀座区或,关闭了管道流体通向路径。
【产品特点】:
1、隔膜可更换,维护费用低。
2、没有填料函,因此没有外漏。
3、流线型的流道,使得压力损失小。
4、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀。
【主要零部件材料表】:

序号

零件名称

灰铸铁

铸钢

不锈耐酸铸钢

超低不锈钢耐酸铸钢

Z

C

P

R

P

R

1

阀体/阀盖

HT250

WCB

CF8

CF8M

CF3

CF3M

2

阀瓣/阀杆

35

1cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

00cr18Ni10

00Cr17Ni14Mo2

3

衬里/阀座

PTFE(F4)PCTFE(F3)FEP(F46)PFA(可溶性F4)

4

隔膜

FEP(F46)/CR(氯丁橡胶)PFA(可溶性F4/FPDM(乙丙橡胶)

5

支架

WCB

CF8

CF8

6

阀杆螺母

ZCuAI10Fe3

ZCuAI10Fe3

ZCuAI10Fe3

7

紧固螺栓

35

1Cr17Ni2

1Cr18Ni9Ti

8

螺母

45

0Cr18Ni9

0Cr18Ni9

9

手轮

WCB

WCB

WCB

【技术规范】:

设计标准

GB12239

结构长度

JB1688/GB12221

法兰标准

JB/T79-94

GB9113.1-26

检验试验

GB/T13927

驱动方式

手动、电动、气动、常闭型、常开型

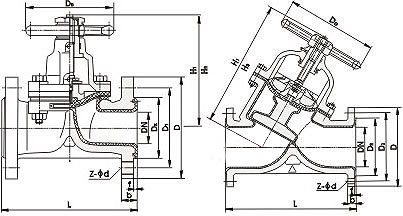

【主要外型和连接尺寸】:


公称通径

标准值

参考值

DN(mm)

NPS(inch)

L

D

D1

D2

f

b

Z-фd

d0

H

H1

WT(kg)

PN0.6MPa / PN1.0MPa

15

1/2

125

95

65

45

2

14

4-ф14

100

105

110

3.5

20

3/4

135

105

75

55

2

16

4-ф14

100

115

125

4

25

1

145

115

85

65

2

16

4-ф14

120

120

135

5.5

32

11/4

160

135

100

78

2

18

4-ф18

120

125

150

8

40

11/2

180

145

110

85

3

18

4-ф18

140

135

175

11

50

2

210

160

125

100

3

20

4-ф18

140

155

195

14

65

21/2

250

180

145

120

3

20

4-ф18

200

170

200

23

80

3

300

195

160

135

3

22

4-ф18

200

200

255

29

100

4

350

215

180

155

3

22

8-ф18

280

270

325

46

125

5

400

245

210

185

3

24

8-ф18

320

335

405

70

150

6

460

280

240

210

3

24

8-ф23

320

370

450

95

200

8

570

335

295

265

3

26

8-ф23

400

480

600

170

250

10

680

390

350

320

3

28

12-ф23

500

545

620

270

300

12

790

435

395

362

4

24

12-ф23

500

585

680

320

PN1.6MPa

15

1/2

130

95

65

45

2

14

4-ф14

120

110

115

4

20

3/4

150

105

75

55

2

16

4-ф14

120

120

130

5

25

1

160

115

85

65

2

16

4-ф14

140

125

140

6

32

11/4

180

135

100

78

2

18

4-ф18

140

130

155

9

40

11/2

200

145

110

85

3

18

4-ф18

160

140

180

12

50

2

230

160

125

100

3

20

4-ф18

160

160

200

15

65

21/2

290

180

145

120

3

20

4-ф18

200

175

205

24

80

3

310

195

160

135

3

22

8-ф18

200

205

260

30

100

4

350

215

180

155

3

24

8-ф18

280

275

330

48

125

5

400

245

210

185

3

26

8-ф18

320

340

410

75

150

6

480

280

240

210

3

28

8-ф23

320

375

460

105

200

8

600

335

295

265

3

30

12-ф23

400

485

605

182

250

10

730

405

355

320

3

32

12-ф25

500

550

625

295

300

12

850

460

410

375

4

34

12-ф25

500

590

685

345
