【产品名称：真空隔膜阀】
【产品型号：GM】
【用途和使用范围】：GM真空隔膜阀是在1.3×10-5～3×105Pa的真空系统中用来开启或隔断气流的阀门。高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上，用来截止或接通真空系统。采用连接形式有活套法兰连接、快卸法兰连接、焊接式连接。焊接式连接又分焊接式I型连接〔即两端焊接〕，焊接式II型连接〔即一端焊接，另一端插入〕。真空隔膜阀适用的工作介质为空气及非腐蚀性气体。 【主要性能】： ● 漏率：≤1×10-9Pa.M3/S；
● 材料：304、316L；
● 工作介质：空气、水、酸、碱；
● 工作温度：氟橡胶-30℃～+150℃； 【工作原理】：
转动螺杆使阀芯上下运动，同时拉动膜片上下运动，关闭和打开。
【产品特点】：
● 结构紧凑、简单、体积小,外形美观；
● 开关有导向,运动平稳；
● 关闭力矩小,寿命长,≥3万次；
● 膜片压紧可自动调整，受压均匀，密封可靠；
● 膜片装入阀芯采用推入式，更换方便；
【主要零件材料】：
阀盖、阀芯、阀体 ：304；阀杆： H62；膜片：氟橡胶、乙丙橡胶等

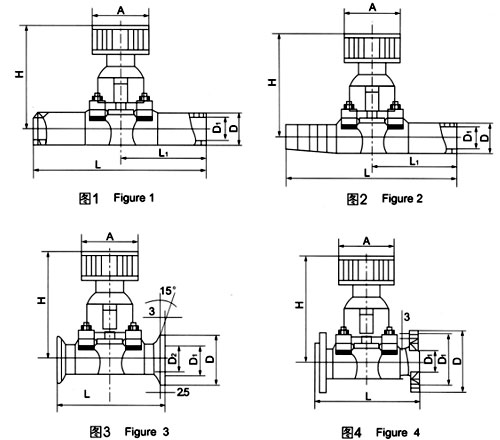

【外形尺寸】：
插入焊接连接尺寸 型号 | DN | A | B | C | L | Kg | GM-10A | 10 | 25 | 18 | 10 | 80 | 0.9 | GM-25A | 25 | 40 | 33 | 14 | 110 | 1.8 | GM-40A | 40 | 48 | 40 | 18 | 140 | 2.9 |
活套法兰连接尺寸 (标准：GB6070) 型号 | DN | A | B | n | C | L | Kg | GM-10B | 10 | 55 | 40 | 4 | 6.6 | 80 | 0.9 | GM-25B | 25 | 70 | 55 | 4 | 6.6 | 110 | 1.8 | GM-40B | 40 | 100 | 80 | 4 | 9 | 140 | 2.9 |
快卸法兰连接尺寸 (标准：GB4982) 型号 | DN | A | B | C | L | Kg | GM-10C | 10 | 30 | 12.2 | 16 | 80 | 0.9 | GM-25C | 25 | 40 | 26.2 | 31 | 110 | 1.8 | GM-40C | 40 | 55 | 41.2 | 46 | 140 | 2.9 |
卫生级法兰连接尺寸 (标准：ISO-2852) 型号 | DN | A | B | C | L | Kg | GM-10D | 10 | 34 | 27.5 | 16 | 80 | 0.9 | GM-25D | 25 | 50.5 | 43.5 | 31 | 110 | 1.8 | GM-40D | 40 | 50.5 | 43.5 | 42 | 140 | 2.9 |
|
