动态流量平衡阀(WS103-16Q)
  产品名称: 动态流量平衡阀(WS103-16Q)
  产品型号: WS103-16Q


  咨询电话:021-51602595 黄经理
 相关产品
 动态流量平衡阀(WS103-16Q)
 动态流量平衡阀(DG118-16Q)



【产品名称:动态流量平衡阀】

【产品型号:WS103-16Q】

WS103动态流量平衡阀主要应用于工业和民用建筑采暖管路系统。用以改善管纲系统中液体流动状况,达到管纲液体平衡和节约能源的目的。

【产品介绍】:
WS103动态流量平衡阀每一个阀出厂时已设定流量;其中的阀芯决定流量。阀体内安装多个阀芯,流量范围广(2-730立方米/小时)阀上可安装压力检测孔,便于检验工作状况。需配对夹式法兰和垫圈。

【工作原理】:
    WS103动态流量平衡阀通过改变平衡阀的阀芯的过流面积来适应阀门前后的变化,从而达到控制流量的目的。动态平衡阀是一个局部阻力可以变化的节流元件,对于不可压缩的流体其简化流量的方程为:

Q=KA(△P)

Q——通过平衡阀的流量;

K——阀门开度的流量系数;

A——阀芯的过流面积

△P——阀门进出口压差

由于在阀门的开度不变的前提下,K值的变化可忽略,因此阀门的流量要保持恒定应控制A(△P)不变。而平衡阀由可变过流面积的阀胆和高精度(±5%)的弹簧及支撑装置构成。弹簧受压差的作用自动控制阀胆上过流面积的大小,从而使通过阀门的流量恒定。

【产品特点】:
1、能有效的克服“大流量、小温差”,提高系统能效,实现经济运行。
2、安装在水系统中,经运行前的一次调节,即可使系统流量自动恒定在要求的设定值。
3、适用于需要进行流量控制的水系统中,适合于供热,空调等非腐蚀性液体介质的流量控制。
4、能自动消除水系统中因各种因素引起的水力失调现象,保持用户所需流量,克服“冷热不均”提高供热,空调的室温合格率。

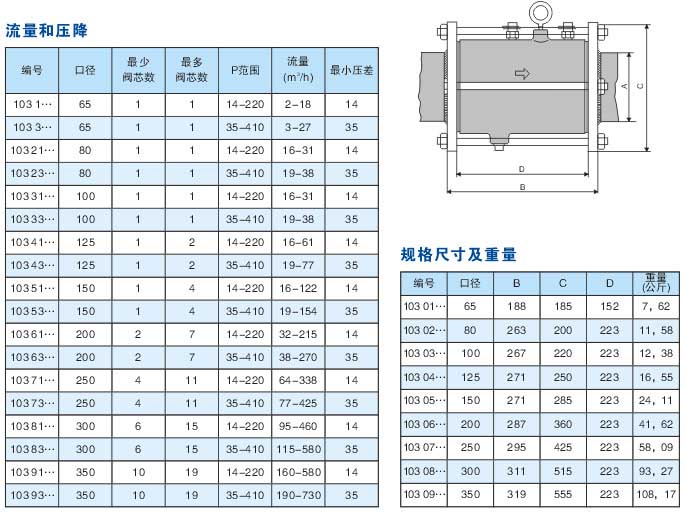

【压降值的计算】

与动态流量平衡阀工作的最小压降值相同(14KPa或35KPa)

【计算实例】

所需压降=动态流量平衡阀工作的最小压降14或35KPa泵的扬程=以上所需压降+系统其他的压降



,
