美标内螺纹针型阀(J11W-6000LB)
  产品名称: 美标内螺纹针型阀(J11W-6000LB)
  产品型号: J11W-6000LB


  咨询电话:021-51602595 黄经理
 相关产品
 美标内螺纹针型阀(J11W-6000LB)
 内螺纹针型阀(J13W-320P)


【产品名称:美标内螺纹针型阀】
【产品型号:J11W-6000LB】
【产品介绍】:
J11W美标内螺纹针型阀是仪表测量管路系统中重要组成部分,采用NPT内螺纹连接,一字型手柄,完全按照美标标准。
【工作原理】:
J11W美标内螺纹针型阀工作原理与截止阀是一样的,阀芯是一个针型的圆锥体,密封面呈锥面。阀芯沿流体的中心线作升降运动,来控制阀门的开启与关闭或调节开度,顺时针关闭阀门,逆时针则开启,是属升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。
【产品特点】:
1、设计扭矩低,即轻便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封压力装置,阀杆操作时无泄漏。
4、具有结构小巧、外型美观、使用灵活、连接紧固、密封性能好。

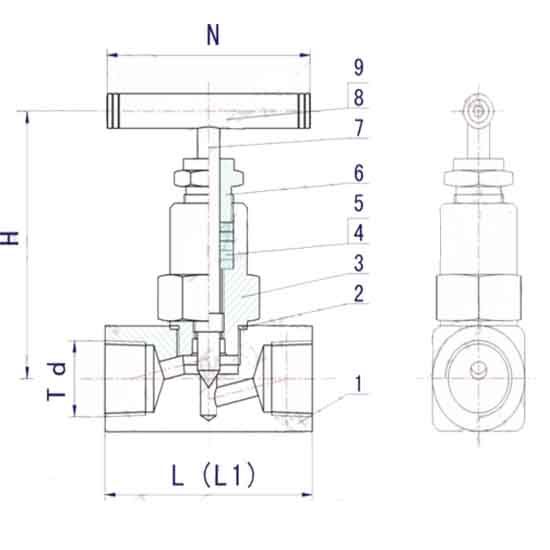

【主要零件材料】:

NO.

零件名称Part name

材质Material

1

阀体 Body

20# A105 SS304 SS304L SS316 SS316L

2

阀盖垫片 Bonnet Gasket

紫铜(Red copper) PTFE

3

阀盖Bonnet

20# A105 SS304 SS304L SS316 SS316L

4

填料垫 Packing Seat

PTFE 柔性石墨(Expanded Graphite)金属盘根(Matel and Graphite)

5

填料 Packing

PTFE 柔性石墨(Expanded Graphite)

6

填料压盖 Packing Gland

20# A105 SS304 SS304L SS316 SS316L

7

阀杆 Stem

20# A105 SS304 SS304L SS316 SS316L

8

手柄 Handle

20# A105 SS304 SS304L SS316 SS316L

9

内六角螺钉 Hexagon Screw

20# A105 SS304 SS304L SS316 SS316L


ITEM NO.

公称通径 DN

Nominal bore

Td

H

L

L1

N

J11W-JY-d-1

DN6

NPT1/4

75

58

75

60

J11W-JY-d-2

G1/4

85

58

-

60

J11W-JY-d-3

DN10

NPT3/8

75

58

78

60

J11W-JY-d-4

G3/8

87

58

-

60

J13W-JY-d-5

DN15

NPT1/2

77

68

86

60

J13W-JY-d-6

G1/2

87

60

-

60

J11W-JY-d-7

DN20

G3/4

100

70

-

60

J11W-JY-d-8

DN25

Rc1(Rp1)

110

78

-

60

J11W-JY-d-9

DN32

G1-1/4

130

102

-

60
