外螺纹针型阀（带焊接管）
  产品名称： 外螺纹针型阀（带焊接管）
  产品型号： J21W-320P/J23W-320P


  咨询电话：021-51602595 黄经理
 相关产品
 外螺纹针型阀（带焊接管）


【产品名称：外螺纹针型阀】
【产品型号：J21W-320P/J23W-320P】
【产品介绍】：
J21W-320P/J23W-320P外螺纹针型阀(带活焊接管)可配带不锈钢焊接管，能与管道直接对焊连接，也可通过外螺母拆卸阀门。是仪表测量管路系统中重要组成部分，具有安装拆卸方便、连接紧固是电站、炼油、化工装置和仪表测量管路中的一种阀门。
【工作原理】：
J21W-320P/J23W-320P外螺纹针型阀工作原理与截止阀是一样的，阀芯是一个针型的圆锥体，密封面呈锥面。阀芯沿流体的中心线作升降运动，来控制阀门的开启与关闭或调节开度，顺时针关闭阀门，逆时针则开启，是属升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。
【产品特点】：
1、设计扭矩低，即轻便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封压力装置，阀杆操作时无泄漏。
4、具有结构小巧、外型美观、使用灵活、连接紧固、密封性能良好。
【J21和J23的区别】：
两者外观基本相同，内部连接方式一样，都是直通，但接口不一样，外径略有差异。内径也不一样。21W和J23W连接方式采用焊接式，跟阀体连接采用外螺纹活接式，所以也叫外螺纹截止阀。
J21W-320P是外螺纹碳钢针型截止阀。
J——截止阀
2——外螺纹
1——内部结构直通式
W——密封面材质跟阀体材质相同
320——表示压力位320公斤（即32.0MPa）
P——表示304不锈钢（316为R、316L为RL）

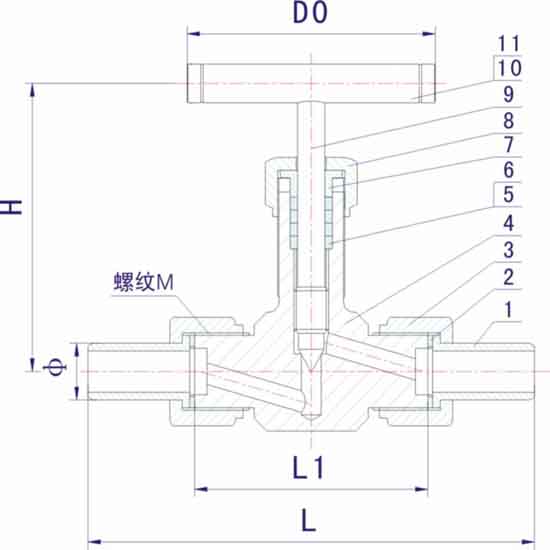

【J21产品介绍】：


序号

NO.

零件名称

Part name

材质

Material

1

焊接接管 Weld Tube

20# A105 SS304 SS304L SS316 SS316L

2

平垫圈Plain washer

PTFE 铜(copper) RTFE

3

管接头 Connection

20# A105 SS304 SS304L SS316 SS316L

4

体 Body

20# A105 SS304 SS304L SS316 SS316L

5

阀盖垫片 Bonnet Gasket

紫铜(Red copper) PTFE

6

阀盖Bonnet

20# A105 SS304 SS304L SS316 SS316L

7

填料垫 Packing Seat

PTFE 柔性石墨(Expanded Graphite)

金属盘根(Matel and Graphite)

8

填料 Packing

PTFE 柔性石墨(Expanded Graphite)

9

填料压盖 Packing Gland

20# A105 SS304 SS304L SS316 SS316L

10

阀杆 Stem

20# A105 SS304 SS304L SS316 SS316L

11

手轮 Handle

20# A105 SS304 SS304L SS316 SS316L

12

带帽螺母Hooded Nut

20# A105 SS304 SS304L SS316 SS316L

ITEM NO.

公称通径 DN

Nominal bore

ø

ø1

H

L

L1

D0

J21W-JH-d-1

DN6

ø14

ø12

88

122

60

60(70)

J21W-JH-d-2

DN10

ø18

ø14

88

122

60(70)

60(80)

J21W-JH-d-3

DN15

ø22

ø17

88

134

62(80)

70(80)

J21W-JH-d-4

DN20

ø28

ø19

110

142

67(90)

80(110)

J21W-JH-d-5

DN25

ø34

ø22

110

159

77(100)

80(130)

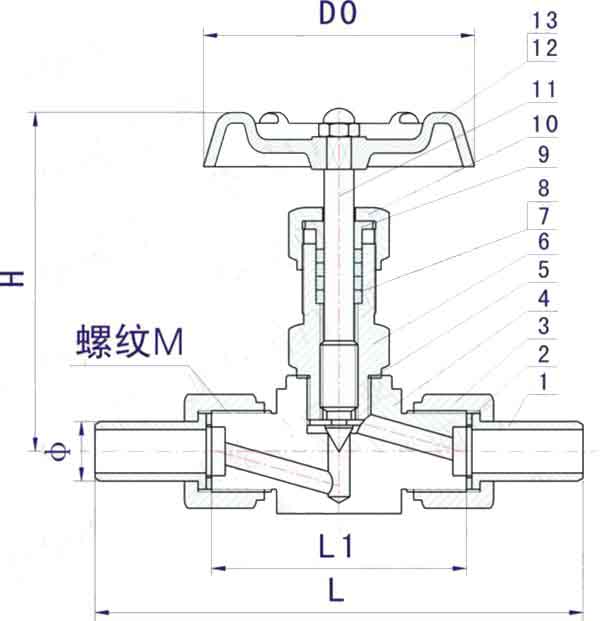

【J23产品介绍】：


序号

NO.

零件名称

Part name

材质

Material

1

焊接接管 Weld tube

20# A105 SS304 SS304L SS316 SS316L

2

平垫圈Plain washer

PTFE RTFE

3

连接螺母 Connector Nut

20# A105 SS304 SS304L SS316 SS316L

4

阀体 Body

20# A105 SS304 SS304L SS316 SS316L

5

阀盖垫片 Bonnet Gasket

紫铜(Red copper) PTFE

6

阀盖Bonnet

20# A105 SS304 SS304L SS316 SS316L

7

填料垫 Packing Seat

PTFE 柔性石墨(Expanded Graphite)

金属盘根(Matel and Graphite)

8

填料 Packing

PTFE 柔性石墨(Expanded Graphite)

9

填料压盖 Packing Gland

20# A105 SS304 SS304L SS316 SS316L

10

锁紧螺母 Lock Nut

20# A105 SS304 SS304L SS316 SS316L

11

阀杆 Stem

20# A105 SS304 SS304L SS316 SS316L

12

手轮 Handle

20# A105 SS304 SS304L SS316 SS316L

13

带帽螺母 Hooded Nut

20# A105 SS304 SS304L SS316 SS316L

ITEM NO.

公称通径 DN

Nominal bore

M

ø

L1

L

H

D0

J23W/H-1

DN6

M20*1.5

ø14

66

140

96

63

J23W/H-2

DN10

M24*1.5

ø18

78

160

115

78

J23W/H-3

DN15

M30*2

ø22

94

180

122

100

J23W/H-4

DN20

M36*2

ø28

108

220

156

110

J23W/H-5

DN25

M39*2

ø33

110

230

170

140
