焊接针型阀(J61Y-320P)
  产品名称: 焊接针型阀(J61Y-320P)
  产品型号: J61Y-320P


  咨询电话:021-51602595 黄经理
 相关产品
 散热型焊接针型阀(J61Y-320P)
 承插焊针型阀(J61Y-320P)
 焊接针型阀(J61Y-320P)


【产品名称:焊接针型阀】
【产品型号:J61Y-320P】
【产品介绍】:
J61Y焊接针型阀是碳钢不锈钢或耐热合金钢锻造密封面采用硬质合金堆焊而成。可分为对焊针型阀、承插焊针型阀。是适用于火力发电厂的蒸汽等高压高温管路上作为启闭机构。
【工作原理】:
 J61Y焊接针型阀工作原理与截止阀是一样的,阀芯是一个针型的圆锥体,密封面呈锥面。阀芯沿流体的中心线作升降运动,来控制阀门的开启与关闭或调节开度,顺时针关闭阀门,逆时针则开启,是属升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。
【产品特点】:
1、设计扭矩低,即轻便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封压力装置,阀杆操作时无泄漏。
4、具有结构小巧、外型美观、使用灵活、连接紧固、密封性能好。
【主要零件材料】:

零件名称
Part name

阀杆、阀盖、螺栓
Pole
BonnetBolt

阀杆、阀瓣、密封垫
Stem
DiscGasket

填料
Packing

垫片Gasket

手轮Handwheel

JJY1-320-DN5

铬镍不锈钢
Cr. Ni Stainless steel

不锈钢
Stainless steel

聚四氟乙稀,柔性石墨
PTFE
Soft graphite

橡胶石棉板 Latex asbestos

优质碳钢High grade carbon steel

【主要性能规范】:

型号
Type

公称压力PN Mpa

试验压力PS(Mpa)_Test pressure

工作压力(Mpa) Working pressure

工作温度(OC) Working temps.

适用介质Applicable medium

壳体
Shell

密封()Seal

密封()Seal

J61Y-17V

17.0

25.5

18.7

0.6

17.0

V≤570OC

液化石油气水,酸,蒸汽,油品等 Petroleum gas WaterAsSteamOiletc.

FJ61Y-160P

16.0

24.0

17.6

0.6

16.0

P≤540OC

T61-320

32.0

48.0

35.0

0.6

32.0

C≤425 OC

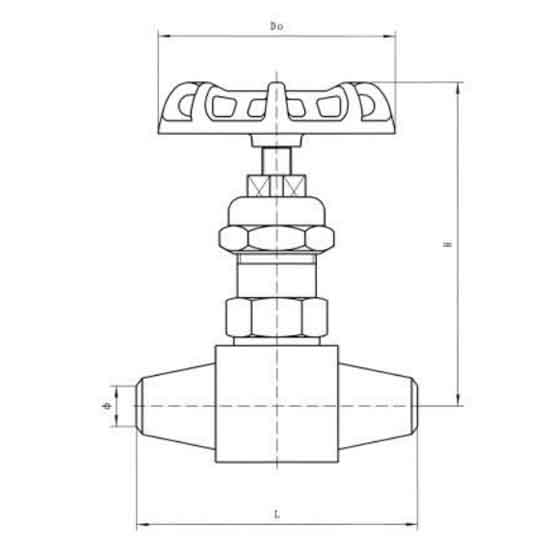

【主要外形及连接尺寸】:


型号
Type

尺寸 Dimension

重量(kg)Weight

Do

L

H

H1

d

6

80

100

100

110

6

1.20

10

80

120

100

110

8

1.50

15

100

130

120

130

12

1.70

20

120

145

150

165

15

2.60

25

140

170

165

190

18

4.2
