【产品名称：外螺纹角式针型阀】【产品型号：J24W-320P】【产品介绍】：J24W外螺纹角式针型阀有角式卡套针型阀、角式焊接针型阀、角式外螺纹针型阀，有面板安装形式，是一种可以调节的阀门，密封性能好，一般适用于垂直的管道末端，较小流量，较高温高压的气体或者液体的介质，也适合与压力表配合使用。【工作原理】：J24W外螺纹角式针型阀工作原理与截止阀是一样的，阀芯是一个针型的圆锥体，密封面呈锥面。阀芯沿流体的中心线作升降运动，来控制阀门的开启与关闭或调节开度，顺时针关闭阀门，逆时针则开启，是属升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。【产品特点】：1、设计扭矩低，即轻便有易于操作。2、所有主要元件的原材料都是可以追溯的。3、PTFE或柔性石墨密封压力装置，阀杆操作时无泄漏。4、具有结构小巧、外型美观、使用灵活、连接紧固、密封性能好。【主要性能规范】：
型号 Type
公称压力（MPa） Nominal Pressure
试验压力PS（MPa） Test pressure
工作压力 （MPa）Working Pressure
工作温度 (℃)Working Temperature
适用介质 Suitable
壳体 （MPa） Shell
密封 （液） Seal
密封 （气） Seal
J24W-160P-DN3
16.0
24.0
17.6
0.6
P≤540℃
液化石油气水、酸、蒸汽、油品等 Petroleum gas Water,Asic,Steam, Oil etc.
J24W-320P-DN6
32.0
48.0
35.2
C≤425℃

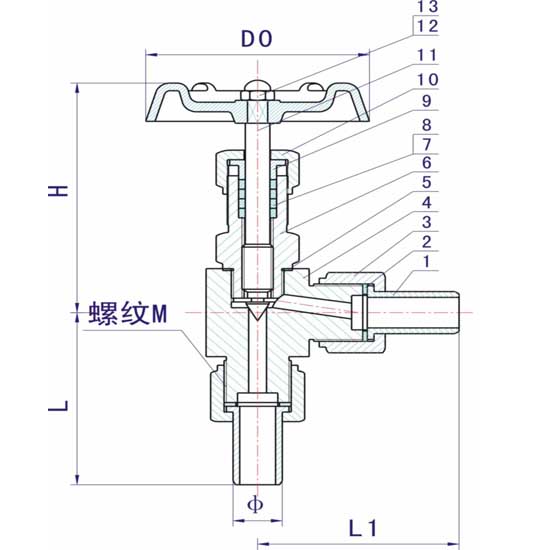

【主要零件材料】：
序号
NO.
零件名称
Part name
材质
Material
1
焊接接管 Weld tube
20# A105 SS304 SS304L SS316 SS316L
2
平垫圈Plain washer
PTFE RTFE
3
连接螺母 Connector Nut
4
阀体 Body
5
阀盖垫片 Bonnet Gasket
紫铜(Red copper) PTFE
6
阀盖Bonnet
7
填料垫 Packing Seat
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
8
填料 Packing
9
填料压盖 Packing Gland
10
锁紧螺母 Lock Nut
11
阀杆 Stem
12
手轮 Handle
13
带帽螺母 Hooded Nut
ITEM NO.
公称通径 DN
Nominal bore
M
ø
L1
L
H
D0
J24W/H-2-1
DN6
M20*1.5
ø14
70
96
63
J24W/H-2-2
DN10
M24*1.5
ø18
80
115
78
J24W/H-2-3
DN15
M30*2
ø22
90
122
100
J24W/H-2-4
DN20
M36*2
ø28
110
156
J24W/H-2-5
DN25
M39*2
ø33
170
140
