【产品名称：高密封取样阀】 【产品型号：GMJ11H-320P、GMJ14H-320P】 【产品介绍】：
GMJ14H高密封取样阀有弯管GMJ14H、直管GMJ11H，工作压力在32MPA介质下使用，安装拆卸方便、连接紧固,是需要取样测量管路系统中重要组成部分，扭矩低、轻便又易于操作，密封性能好等特点。 【工作原理】：
GMJ14H高密封取样阀关闭取样阀和泄压阀，逆时针打开测量阀介质进入，实现压力测量。开启取样阀、可取样、排污，取样阀出 口接头可连接尼龙管或其它工艺管路，如更换压力表，先关闭测量阀和取样阀由于阀体内仍存在压力，要将泄压阀轻缓地打开，使压力表慢慢地降至零位后，再卸下压力表。 【产品特点】：
1、设计扭矩低，即轻便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封压力装置，阀杆操作时无泄漏。
4、具有结构小巧、外型美观、使用灵活、连接紧固、密封性能好。 【主要零件材料】: 序号NO. | 零件名称Part name | 材质Material | 1 | 取样管 Sampling tube | 20# A105 SS304 SS304L SS316 SS316L | 2 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L | 3 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE RTFE | 4 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L | 5 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) | 6 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) | 7 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L | 8 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L | 9 | 手轮Handle | 20# A105 SS304 SS304L SS316 SS316L | 10 | 带帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |

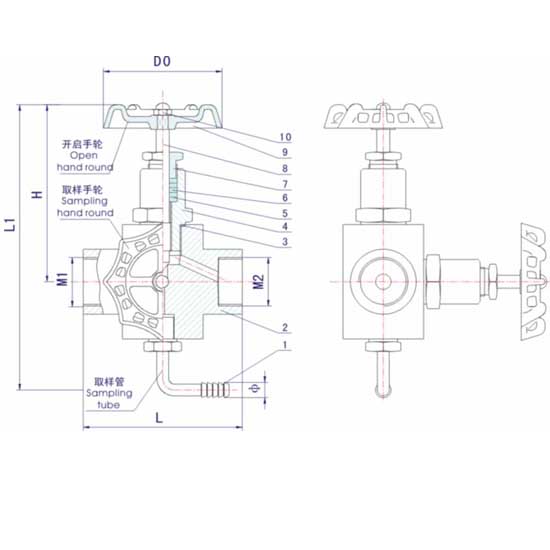

【外形尺寸和连接尺寸】:
型号 ITEM NO. | 公称通径 DN | M1 | M2 | ø | L | L1 | H | D0 | GMJ14F/H-1 | DN6 | M20X1.5 | G1/2 | ø10 | 70 | 153 | 110 | ø60 |
|
