【产品型号：WF-1/2、SS-M5F8、1151-3】
【产品介绍】：
五阀组适用于仪表装置中，与各上差压、流量、液位等变送器配套安装，WF-1/2五阀组、SS-M5F8-FL法兰式五阀组、1151-3五阀组特殊清洗（禁油），填料为四氟乙烯。
【工作原理】：
五阀组由高低压和平衡阀二个排泄阀组成，五个阀组件的结构完全相同。阀的通或断是由阀杆组件带动阀瓣移动而定的。 它跟三阀组相同作用是：将差压变送器正、负测量室，使引压点与测量室接通或断开，它较三阀组的优点是：可随时进行仪表在线（即现场）检查、校核、标定或排污冲洗，减少安装施工与效正费用，提高安装。
【产品特点】：
1、设计扭矩低，即轻便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封压力装置，阀杆操作时无泄漏。
4、具有结构小巧、外型美观、使用灵活、连接紧固、密封性能好。
【特性】:
1、公称通径:DN6…
2、公称压力:≤6000Psi
3、结构特征: 锥面密封
4、适用工作温度:-29℃～+538℃
5、制造标准: ASME B16.34-2004
6、阀门检验与试验: API 598-1996
7、适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8、连接形多: 输入/输出均为内螺纹连接(NPT,G,Rc,Rp…)
9、材质:碳钢(A105,20#,35#);不锈钢(304,304L,316,316L,321)

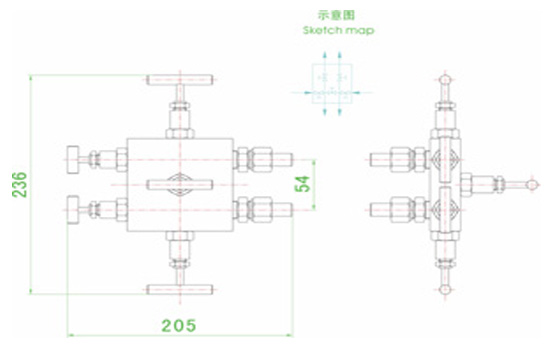

【WF-1/2五阀组产品尺寸】:
货号ITEM NO. | 连接尺寸ConnectionsSize | A | B | C | D | W | WF-1-2/6000PSI | 1/2”NPT | 230 | 210 | 54 | 14 | 55 |

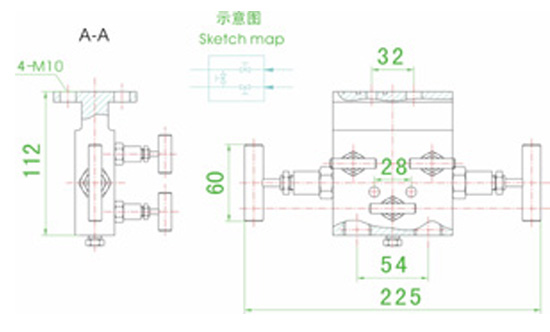

【SS-M5F8五阀组产品尺寸】:
序号 NO. | 公称压力 Norminal pressure | 公称通径 DN | 进口 INLET | 出口 OUTLET | 阀体材料 VALVE BODY MATERIAL | 1 | 20Mpa | 6 | 1/2NPT | 法兰Flange | 35# | 2 | 20Mpa | 6 | 1/2NPT | 法兰Flange | SS304 | 3 | 32Mpa | 6 | 1/2NPT | 法兰Flange | 35# | 4 | 32Mpa | 6 | 1/2NPT | 法兰Flange | 1Cr18Ni9Ti |

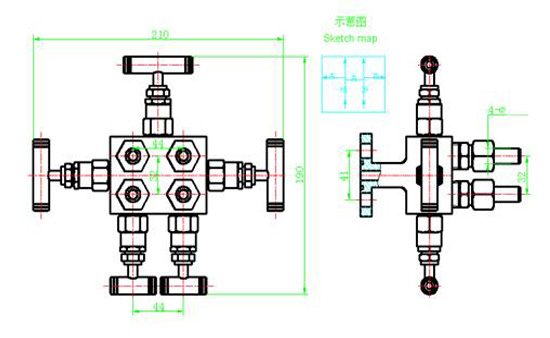

【1151-3五阀组产品尺寸】:
序号NO. | 公称压力 Norminalpressure | 公称通径DN | 进口INLET | 出口OUTLET | 阀体材料VALVE BODY MATERIAL | 1 | 20Mpa | 6 | 板式安装 plate type installs | 焊接管 Weld tube | 35# | 2 | 20Mpa | 6 | 板式安装 plate type installs | 焊接管 Weld tube | SS304 | 3 | 32Mpa | 6 | 板式安装 plate type installs | 焊接管 Weld tube | 35# | 4 | 32Mpa | 6 | 板式安装 plate type installs | 焊接管 Weld tube | 1Cr18Ni9Ti |
|
