【产品名称：气动管路截止阀】 【产品型号：QJ-1A、QJ-1B、QJ-1C】 气动管路截止阀生产型号有：QJ-1A、QJ-1B、QJ-1C，气动单元组合中的辅助单元之一，主要用来切断气动管路的通道，具有密封性能好，外形美观、结构紧凑，连接形式多样，操作方便的特点，广泛适用于紫铜管、尼龙管、塑料管和不锈钢管的连接。 【产品特点】：
1、设计扭矩低，即轻便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封压力装置，阀杆操作时无泄漏。
4、具有结构小巧、外型美观、使用灵活、连接紧固、密封性能好。
【特性】:
公称压力：PN2.5 PN4.0 PN6.3 PN16 PN25MPa
公称通径：DN10-DN20
适用介质：油、水、气等多种非腐蚀性和腐蚀性介质
适用温度：-20℃-120℃
制造材料：20#,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,316L等
配管：钢管￠12-￠34，铜管￠6，￠8，￠10

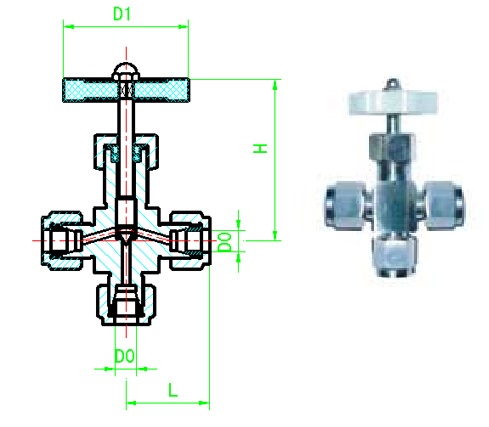

连接螺纹：G1/2" G3/4" G1" M24×1.5,M30×2,M36×2 【QJ-1A气动管路截止阀产品尺寸】:
D0 | D1 | H | L | 6 | 35 | 43 | 54 | 8 | 35 | 43 | 54 | 10 | 35 | 43 | 56 |

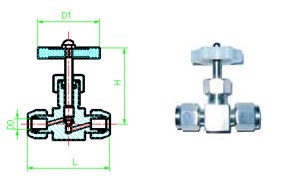

【QJ-1B气动管路截止阀产品尺寸】:
D0 | D1 | H | L | 6 | 35 | 45 | 27 | 8 | 35 | 45 | 27 | 10 | 35 | 48 | 28 |

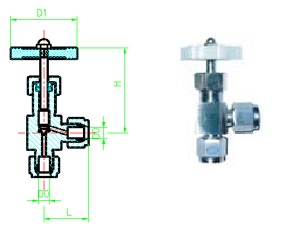

【QJ-1C气动管路截止阀产品尺寸】:
D0 | D1 | H | L | 6 | 35 | 43 | 27 | 8 | 35 | 43 | 27 | 10 | 35 | 45 | 28 |

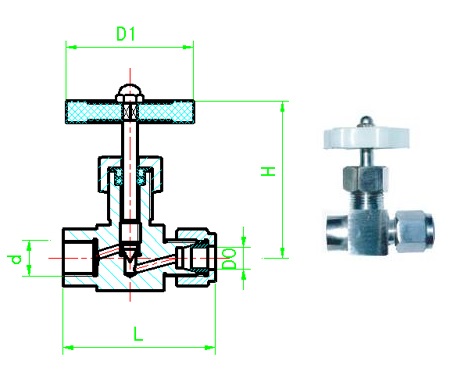

【QJ-2气动管路截止阀产品尺寸】:
D0 | d | D1 | H | L | 6 | G1/4 | 35 | 43 | 46 | 8 | G3/4 | 35 | 43 | 46 | 10 | G1/2 | 35 | 45 | 51 |

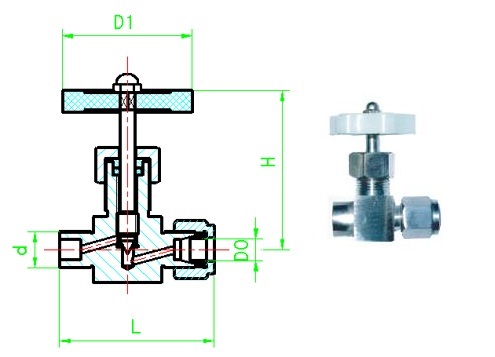

【QJ-3气动管路截止阀产品尺寸】:
D0 | d | D1 | H | L | 6 | G1/4 | 35 | 43 | 46 | 8 | G3/4 | 35 | 43 | 46 | 10 | G1/2 | 35 | 45 | 51 |
, |
