【产品名称：法兰针型阀】
【产品型号：J43W-2500LB】
【产品介绍】：
J43W-2500LB法兰针型阀压力可以到高压：42.0Mpa，阀体材质有304、316、316L等。通常安装于拆卸方便、连接紧固仪表测量管路系统中作开启或切断管路作用。安装时应使介质的流向与阀体上的箭头方向一致。
【工作原理】：
J43W-2500LB法兰针型阀工作原理与截止阀是一样的，阀芯是一个针型的圆锥体，密封面呈锥面。阀芯沿流体的中心线作升降运动，来控制阀门的开启与关闭或调节开度，顺时针关闭阀门，逆时针则开启，是属升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。
【产品特点】：
1、设计扭矩低，即轻便有易于操作。
2、所有主要元件的原材料都是可以追溯的。
3、PTFE或柔性石墨密封压力装置，阀杆操作时无泄漏。
4、具有结构小巧、外型美观、使用灵活、连接紧固、密封性能好。
【特性】:
1. 标准制造: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 法兰连接,卡套连接
3. 结构特征: 锥面密封
4. 阀门检验与试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径: DN6,DN10,DN15,DN20,DN25…

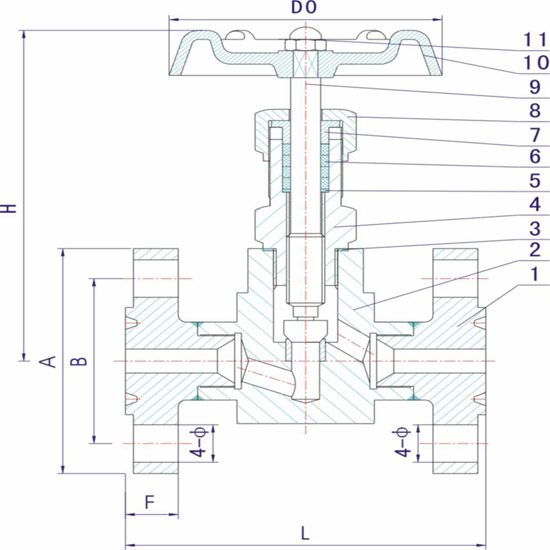

【J43W法兰针型阀产品零件材料及尺寸】: 序号NO. | 零件名称Part name | 材质Material | 1 | 法兰 Flang | 20# A105 SS304 SS304L SS316 SS316L | 2 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L | 3 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE | 4 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L | 5 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) | 6 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) | 7 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L | 8 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L | 9 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L | 10 | 手轮 Handle | 20# A105 SS304 SS304L SS316 SS316L | 11 | 带帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
ITEM NO. | 公称通径 DN Nominal bore | A | B | C | F | N-ø | L | H | D0 | J43W/H-1 | DN10 | 90 | 60 | 41 | 14 | 4-ø14 | 130 | 90 | 60 | J43W/H-2 | DN15 | 95 | 65 | 46 | 14 | 4-ø14 | 132 | 90 | 60 | J43W/H-3 | DN20 | 105 | 75 | 56 | 16 | 4-ø14 | 150 | 105 | 80 | J43W/H-4 | DN25 | 115 | 85 | 65 | 16 | 4-ø14 | 150 | 120 | 100 |
|
