   首页 - 产品展厅 - 产品介绍
电磁阀

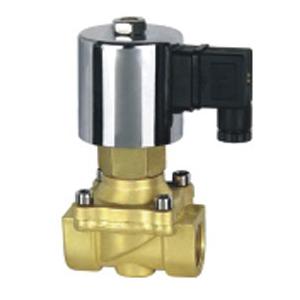

  产品名称: 电磁阀
  产品型号: ZS/2W/SLP/ZCS


  咨询电话:021-51602595 黄经理
 相关产品
 二位三通电磁阀(ZC2/3)
 水下专用电磁阀(SLDF)
 带信号功能型电磁阀(ZCX)
 真空电磁阀(ZCA)


二位二通电磁阀≯≮先导式电磁阀≯≮水用电磁阀≯≮燃气电磁阀≯≮蒸汽用电磁阀≯≮高温电磁阀≯≮零压启动电磁阀≯≮2W电磁阀≯≮油用电磁阀≯≮真空电磁阀≯≮信号反馈电磁阀二位三通电磁阀

【产品名称:二位二通直动式电磁阀

【产品型号:ZS

ZS二位二通直动式电磁阀概述】直动式电磁阀通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm

ZS二位二通直动式电磁阀结构】电磁阀从阀结构和材料上的不同与原理上的区别,分为六个分支小类:直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构。

产品名称:先导式电磁阀

【产品型号:SLP

SLP先导式电磁阀概述】先导式电磁阀通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。

SLP先导式电磁阀结构】电磁阀从阀结构和材料上的不同与原理上的区别,分为六个分支小类:直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构。

【产品名称:水用电磁阀

【产品型号:ZCS

ZCS水用电磁阀用途】ZCS水用电磁阀适用于以水或液体为工作介质,可自动化控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封,故对工作介质的清洁度大大减低,具有启闭讯速,可靠性高等特点。本阀通径15100为膜片式为二次开阀的先导式电磁阀,通径125300为三次开阀的先导式电磁阀,其结构主要由副阀和主阀组成。

ZCS水用电磁阀结构原理】

◇常闭电磁阀:常闭时,活动铁芯封住副阀口,阀腔内压力平衡,副阀、主阀口封闭。当线圈通电,产生电磁力将活动铁芯吸上,副阀打开,主阀腔内的介质自导阀门外泄,以致主阀阀杯上下产生压力差,膜片或阀杯被迅速托起,主阀口开启,阀呈通路状态。当线圈断电,磁场消失,活动铁芯复位,封闭副闭口,断而副阀和主阀阀杯内压力上升,主阀阀杯压向阀座,阀又呈关闭状态。

◇常开电磁阀:当线圈通电时,产生磁力,衔铁在磁力作用下下移,推动副阀阀杯下移,副阀关闭,随着主阀阀杯上下压差趋向相等,主阀阀体由自重压向密封面,阀门关闭。当线圈断电后,磁力为零,衔铁和副阀阀杯由于弹簧作用上升,副阀打开,主阀阀杯内介质经副阀流走,压力下降,当压力降到一定值后,主阀阀杯由上下压差作用向上升起,主阀打开,阀门开启。

【产品名称:燃气电磁阀

【产品型号:ZCM

ZCM燃气电磁阀用途】ZCM电磁阀具有结构简单、流量大,寿命长,安全可靠等特点。适用于城市煤气、液化石油气、天然气等多种煤气为加热燃烧介质管路作二位式通断切换,它广泛应用于纺织业、印染业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。

ZCM燃气电磁阀结构原理】

ZCM燃气专用电磁阀是一次开阀的直动式低压电磁阀。控制介质通断的阀口密封垫,通过阀杆直接与活动铁芯相连。根据断电时所处开关状态的不同可分为常闭电磁阀和常开电磁阀。

◎常闭电磁阀:断电常闭时,靠衔铁自重、密封弹簧及介质压力将阀口封住,切断了被控介质的流道。电磁线圈通电后,电磁阀克服衔铁自重及密封弹簧、介质压力的作用力将活动铁芯连同阀口密封垫吸上,打开阀口,被控介质便可流通了。

◎常开电磁阀断电时,电磁吸力等于零,在弹簧的作用下把动铁芯、阀杆向上提起,阀门打开,介质流通。当通电时由于吸力作用动铁芯下移,推动阀杆,阀门关闭,介质断止。

【产品名称:蒸汽用电磁阀

【产品型号:ZQDF

ZQDF蒸汽用电磁阀用途】ZQDF蒸汽电磁阀是工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通断或流量调节控制,从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。本系列电磁阀产品可广泛应用于纺织、印染、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制;ZQDF-Y系列主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质,同时也用于粘度小于4°E的油类。

ZQDF蒸汽用电磁阀产品特点】

★☆耐腐:主要部件阀塞,阀体等采用不锈钢和铸钢制成,防腐性能良好。

★☆耐热:电磁、密封部分全部采用特种耐高温电工材料和密封材料,并采用了有效的隔热措施。

★☆耐磨:选材合理,阀塞与阀体间巧妙地利用流体的润滑作用,减少磨损。

★☆耐冷凝:蒸汽管道的冷北水是影响蒸汽电磁阀动作的重要因素,本阀则不受冷凝水影响。

ZQDF蒸汽用电磁阀结构与原理】

本阀为分步动作直接先导式电磁阀,可根据断电时所处开、关状态的不同,可分为常闭式电磁阀和常开式电磁阀。

常闭电磁阀:线圈通电后,衔铁在电磁力作用下先带动副阀阀塞提起,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,衔铁带动主阀阀杯,并利用压差而使主阀阀杯开启,介质流通。线圈断电后,电磁力消失,衔铁因自重下落复位。同时依靠介质压力,主副阀得以紧密关闭。

◎常开电磁阀,线圈通电后由于吸力作用,动铁芯下移,把副阀阀塞压下,副阀关闭,主阀阀杯内压力上升,当压力升到一定值时,主阀阀杯的上下压差一样,由于电磁力作用,动铁芯失去主阀阀杯下,压紧主阀阀座,阀门关闭。线圈断电时,电磁吸力为零,副阀阀塞和支铁芯由于弹簧作用向上提起,副阀打开,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,利用压差把主阀阀杯推起,主阀打开,介质流通。

【产品名称:高温电磁阀

【产品型号:ZCZGZCZH

ZCZG高温电磁阀用途】ZCZGZCZH高温电磁阀是先导直动型的电磁阀,其通用介质范围较广,可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体,如电站抽气管道疏水系统和蒸发器的排气系统中,主要是对管道中的介质进行双位自动调节和远程控制。

ZCZG高温电磁阀特点】

★☆耐高温:采用金属硬密封,提高了使用温度。

★☆耐磨:选材合理,阀杯和导向套间巧秒地利用流体的润滑作用,减少磨损。

ZCZG高温电磁阀工作原理】电磁阀电磁铁通电时,连杆被提升,带动转轴转动,副阀打开。由于副阀被开启,主阀阀杯上部的压力流体被排出,因此主阀阀杯下部的压力比上部高,这样下部的压力将主阀阀杯向上推开。主阀被打开后,上下压力相等,阀杯在电磁力、上下压力作用下,置于平衡状态,阀门开通。断电时在衔铁自重及返回弹簧作用下,关下副阀,副阀关闭后,随之主阀阀杯上部的压力升高而将主阀阀杯压下,达到断流密封作用,阀门关闭。

【产品名称:零压启动电磁阀

【产品型号:ZCW

ZCW零压启动电磁阀用途】ZCW零压启动电磁阀用于各种常温、中温、常压、中压等场合,适用于纯净气体流体、尤其是空气、自来水、瓦斯、煤气、柴油、低压蒸汽、热水管路的自动控制;广泛应用于洗涤设备、生物制药、制冷、暖通空调、自来水厂及环保水处理等行业,是自动化控制工程、项目改造及设备配套的首选产品。

ZCW零压启动电磁阀结构特点】

◎零压力打开主阀,低压差流量大,适用范围广;

◎用耐温材料制作膜片、适用于低压蒸汽管路;

◎阀体采用黄铜和不锈钢热锻成型、体积小、外形美观;

◎液体、气体、油品可混合使用,更加提高电磁阀的使用范围;

◎耐腐蚀、寿命长;

ZCW零压启动电磁阀技术参数】

★☆型号:ZCWZCT;

★☆压力范围:01MPa;

★☆使用流体粘度≤4°E;

★☆额定电压:AC380V220V36VDC220V110V24V;

★☆电压允许波动范围:-15%+10%;

★☆环境温度:-10+50;

★☆介质温度:-5℃~150℃和-5℃~220℃两种;

★☆绝缘等级:B;

★☆型式:常闭式(即通电阀门开,断电阀门关);

★☆工作介质:蒸汽、空气、油、水、酸碱性液体;

【产品名称:2W电磁阀

【产品型号:2W

2W电磁阀用途】2W系列电磁阀,阀体采用锻压成型,内件不锈钢制作,用于管路中对液体,气体介质通断的自动控制。

2W电磁阀技术参数】

★☆使用压力:010kg/cm2;

★☆最大耐压力:16kg/cm2;

★☆使用流体:空气、水、油、瓦斯、煤气、液化气;

★☆使用流体粘度:20CST以下;

★☆工作温度:-580;

★☆电压波动范围:±10%;

★☆动作方式:直动式;

★☆型式、常闭式(即通电后阀开启,或常开式(通电阀关闭);

★☆绝缘等级:B;

★☆经圈温升<75;

★☆功率<15W;

【产品名称:油用电磁阀

【产品型号:ZQDF

ZQDF油用电磁阀用途】ZQDF油用电磁阀是工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通断或流量调节控制,从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。本系列电磁阀产品可广泛应用于纺织、印染、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制;ZQDF-Y系列主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质,同时也用于粘度小于4°E的油类。

ZQDF油用电磁阀产品特点】

★☆耐腐:主要部件阀塞,阀体等采用不锈钢和铸钢制成,防腐性能良好。

★☆耐热:电磁、密封部分全部采用特种耐高温电工材料和密封材料,并采用了有效的隔热措施。

★☆耐磨:选材合理,阀塞与阀体间巧妙地利用流体的润滑作用,减少磨损。

★☆耐冷凝:蒸汽管道的冷北水是影响蒸汽电磁阀动作的重要因素,本阀则不受冷凝水影响。

ZQDF油用电磁阀结构与原理】

本阀为分步动作直接先导式电磁阀,可根据断电时所处开、关状态的不同,可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀,线圈通电后,衔铁在电磁力作用下先带动副阀阀塞提起,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,衔铁带动主阀阀杯,并利用压差而使主阀阀杯开启,介质流通。线圈断电后,电磁力消失,衔铁因自重下落复位。同时依靠介质压力,主副阀得以紧密关闭。常开电磁阀,线圈通电后由于吸力作用,动铁芯下移,把副阀阀塞压下,副阀关闭,主阀阀杯内压力上升,当压力升到一定值时,主阀阀杯的上下压差一样,由于电磁力作用,动铁芯失去主阀阀杯下,压紧主阀阀座,阀门关闭。线圈断电时,电磁吸力为零,副阀阀塞和支铁芯由于弹簧作用向上提起,副阀打开,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,利用压差把主阀阀杯推起,主阀打开,介质流通。

【产品名称:真空电磁阀

【产品型号:ZCA

ZCA真空电磁阀产品介绍:

ZCA真空电磁阀是适用于真空设备管路做二位式通断切换执行机构。它广泛应用于食品、冶金等行业真空系统管路上。

ZCA真空电磁阀工作原理:

ZCA真空电磁阀是用电磁控制的工业设备,用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀是用电磁的效应进行控制,主要的控制方式由继电器控制。这样,电磁阀可以配合不同的电路来实现预期的控制,而控制的精度和灵活性都能够保证。电磁阀有很多种,不同的电磁阀在控制系统的不同位置发挥作用,最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

【产品名称: 信号反馈电磁阀

【产品型号:ZCX

ZCX信号反馈电磁阀工作原理:

◎常闭:当线圈通电时,先导阀芯吸合,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开。

   当线圈断电时,先导阀芯靠弹簧复位,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。

◎常开:当线圈通电时,先导阀芯靠弹簧复位,先导孔关闭,阀上腔由活塞节流孔增压和复位弹簧的推力,电磁阀关闭。

   当线圈断电时,先导阀芯靠弹簧复位,先导孔打开,阀上腔卸压,活塞靠下腔介质压力推动,电磁阀打开。

ZCX信号反馈电磁阀:

※当电磁阀打开时,信号公共线和开信号线接通;

※当电磁阀关闭时,信号公共线和关信号线接通。

ZCX信号反馈电磁阀工作性能参数:

★☆产品规格:DN15~DN300

★☆阀体材质:铸铁体、铸钢体、不锈钢。(铸铁体和铸钢体不能用在腐蚀流体上)

★☆适用介质:水、气、油、蒸汽、燃气、腐蚀流体等

★☆温度范围:-60~+250

★☆介质粘度:小于 50C ST (大于时需定制)

★☆防护性能:防水、防爆、(E4xd II CT5)、防腐

★☆接线方式:接线座式、引线式、插头式

★☆控制方式:常开、常闭

★☆电源电压:DC12~127VAV36~380V

★☆连接方式:内螺纹、法兰 (外螺纹和特殊接口可定做或加转接头)

★☆泄漏量:零

【产品名称:二位三通电磁阀

【产品型号:SLV

SLV二位三通电磁阀应用范围:

它广泛应用于冶金、石化、制药、烟草、橡胶、食品医疗、城建环保、给排水、采暖空调、消防安全、科研、景观喷灌、节能产业等各个领域。

SLV二位三通电磁阀产品特点:

阀芯为双活塞阀芯,寿命长;换向和分流迅速;专制线圈不易烧毁;在真空负压、零压时都能正常工作。阀体安装方向无限制。

SLV二位三通电磁阀工作原理:

★【一进一出】:常闭式:当线圈通电时,2通向113关闭。当线圈断电时,21关闭,1通向3

     常开式:当线圈通电时,31关闭,1通向2。当线圈断电时,3通向112关闭。

★【一进二出】:当线圈通电时,1通向213关闭。当线圈断电时,12关闭,1通向3

★【二进一出】:当线圈通电时,2通向131关闭。当线圈断电时,21关闭,3通向1

, ,
